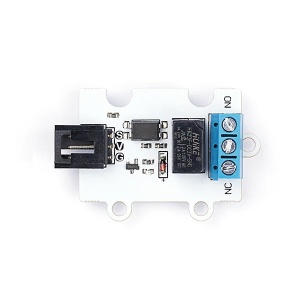

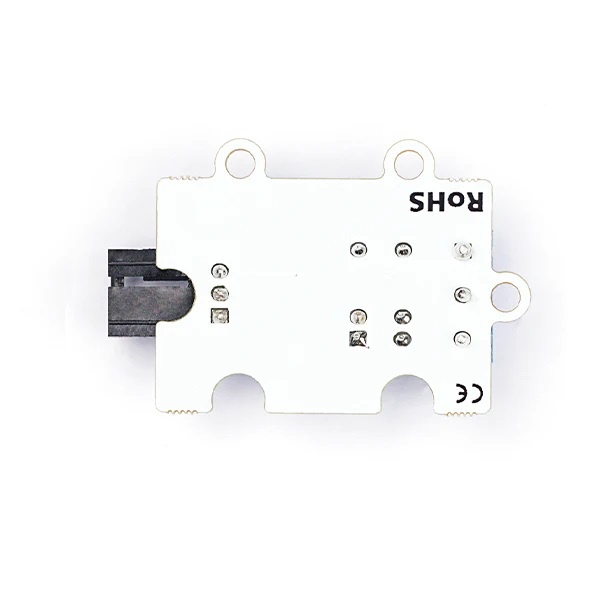

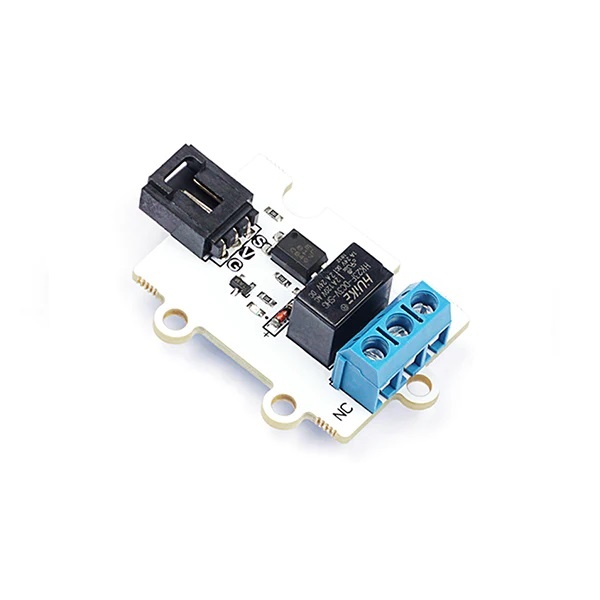

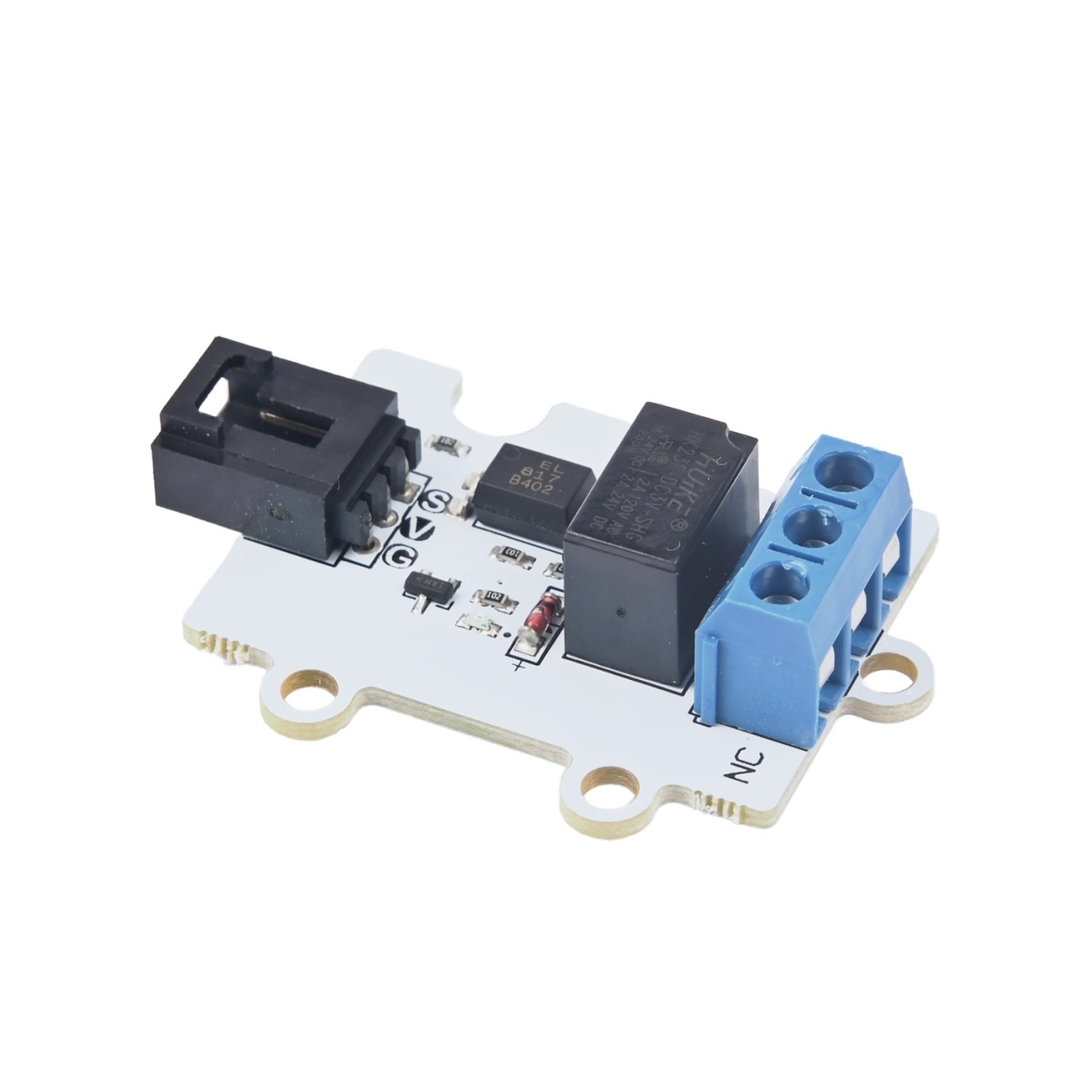

Octopus 1 канално реле 3V е електрически модул от серията OCTOPUS Electric Bricks на ELECFREAKS, проектиран с унифицирана форма, отвори за позициониране на печатни платки и стандартни конектори за електрически тухли. Модулът използва висококачествено мини реле HUIKE и позволява управление на домакински уреди и устройства с висок ток директно чрез код. Подходящ е за образователни проекти и DIY електронни разработки с micro:bit.
Платката micro:bit и разширителният модул octopus:bit не са включени и се закупуват отделно.
Технически характеристики
Модулът работи с захранване 3V, което го прави напълно съвместимо с micro:bit без допълнителни преобразуватели на напрежение. Вграденото реле HUIKE поддържа максимален ток до 2A, което е достатъчно за управление на разнообразни домакински уреди и товари с висок ток. Конструкцията включва нормално отворен и нормално затворен контакт, осигурявайки гъвкавост при различни приложения.
Дизайн и съвместимост
Модулът е изграден по стандарта на серията OCTOPUS Electric Bricks — с еднаква форма, отвори за позициониране на печатната платка и унифицирани конектори. Това го прави напълно съвместим с останалите модули от серията и улеснява интеграцията в по-сложни схеми. Свързването на проводници е удобно и бързо, без необходимост от запояване.
Свързване с micro:bit
За работа с micro:bit се използва разширителният модул octopus:bit. Релейният модул се свързва към порт P1 на octopus:bit чрез джъмперен кабел, след което micro:bit се поставя в слота на octopus:bit. Тази конфигурация позволява директно управление на релето чрез програмен код.
Програмиране с MakeCode
Модулът се програмира лесно чрез платформата MakeCode. При подаване на високо логическо ниво към порт P1 нормално отвореният контакт се затваря, а нормално затвореният се отваря — по този начин чрез код се управлява свързването и прекъсването на веригата. Примерна програма е достъпна директно в редактора на MakeCode.
Приложения в образованието и DIY проекти
Октопус релейният модул е отличен избор за образователни STEM проекти, в които учениците се запознават с управлението на реални електрически товари чрез микроконтролери. Подходящ е за автоматизация на прости домакински устройства, демонстрации в класната стая и самостоятелни DIY електронни разработки.
