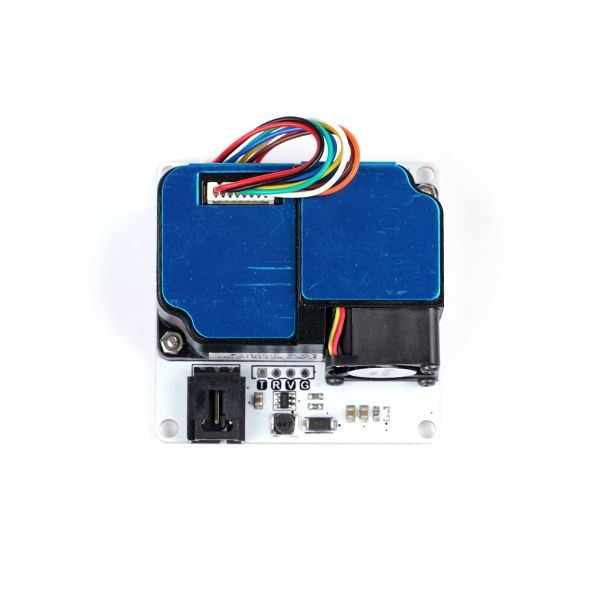

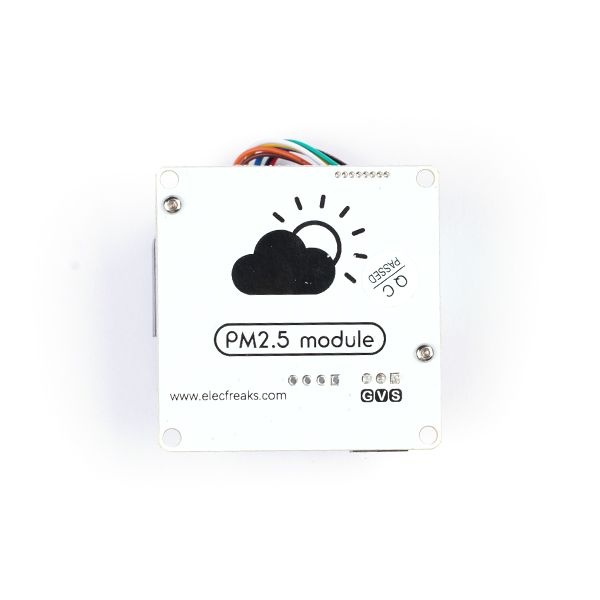

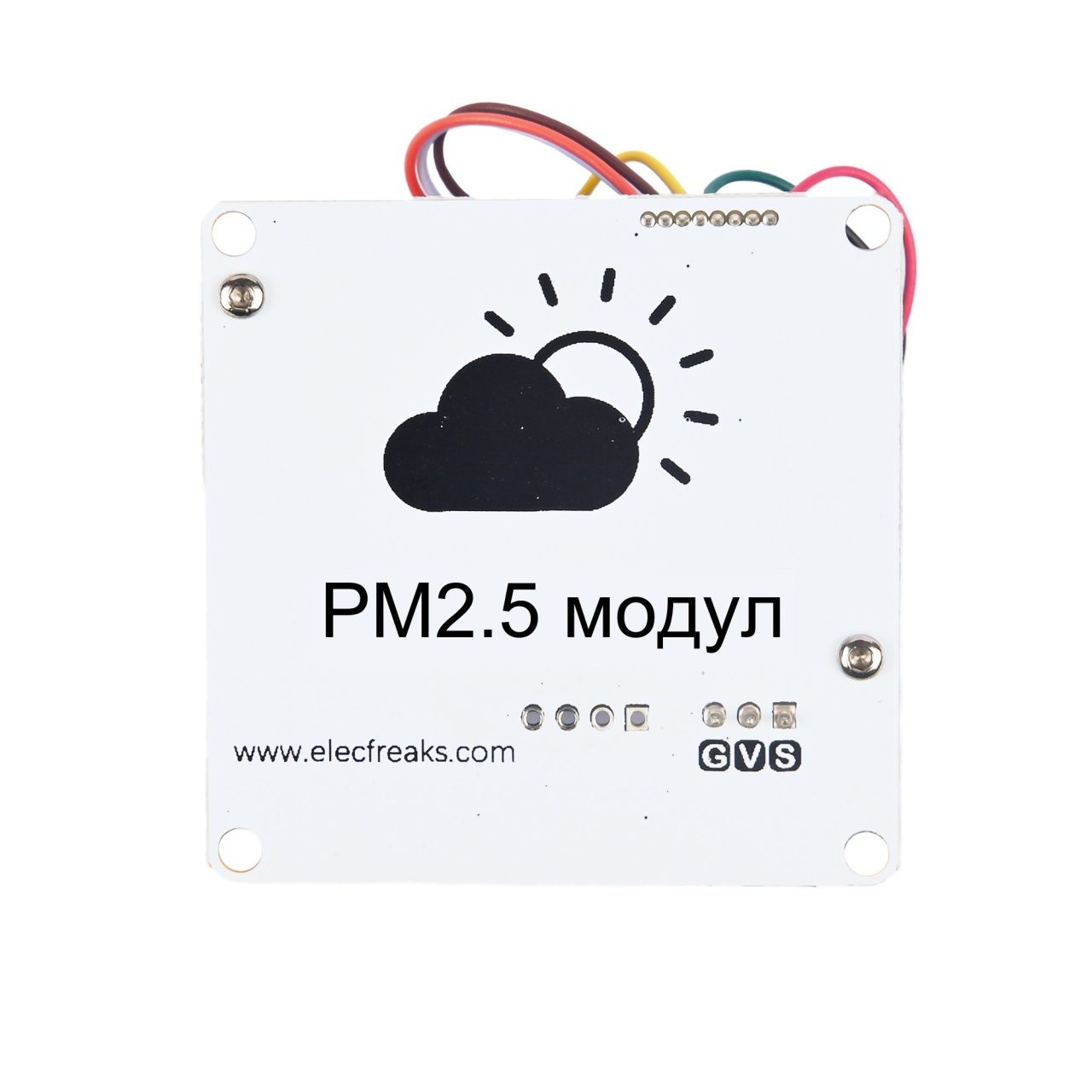

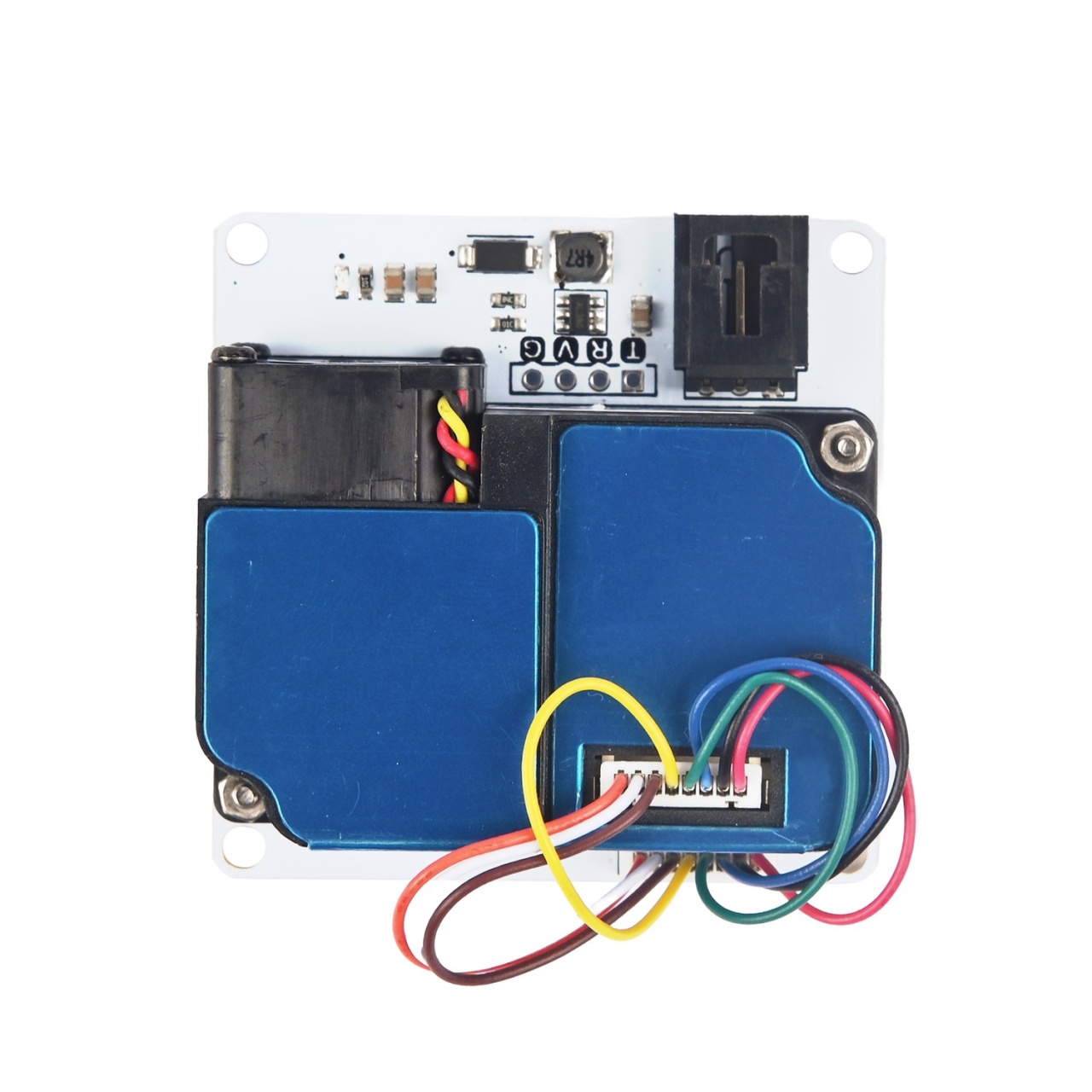

Octopus PM2.5 модул

Octopus PM2.5 модулът е специализиран електронен блок от серията Octopus на ELECFREAKS, предназначен за измерване на концентрацията на фини прахови частици (PM2.5) във въздуха. Базиран на лазерния сензор ZH03, той осигурява висока точност, стабилност и отговор в реално време. Благодарение на стандартния GVS интерфейс и поддръжката на PWM и сериен изход, модулът е лесен за интегриране в образователни и любителски проекти с micro:bit или Arduino.

Платката micro:bit, разширителната платка и батерии не са включени в комплекта и се закупуват отделно.

Технически параметри

Модулът работи при захранващо напрежение от 3 до 5 V постоянен ток, което го прави съвместим едновременно с 3 V и 5 V устройства. Работният ток е под 120 mA, а токът в режим на заспиване — под 10 mA. Работната температура е от -10 °C до 50 °C. Размерите на платката са 50,00 mm × 50,00 mm, а теглото — 46,30 g. Версията на модула е V1.2 (SKU: EF04090).

Лазерен сензор ZH03 — точност до 0,3 μm

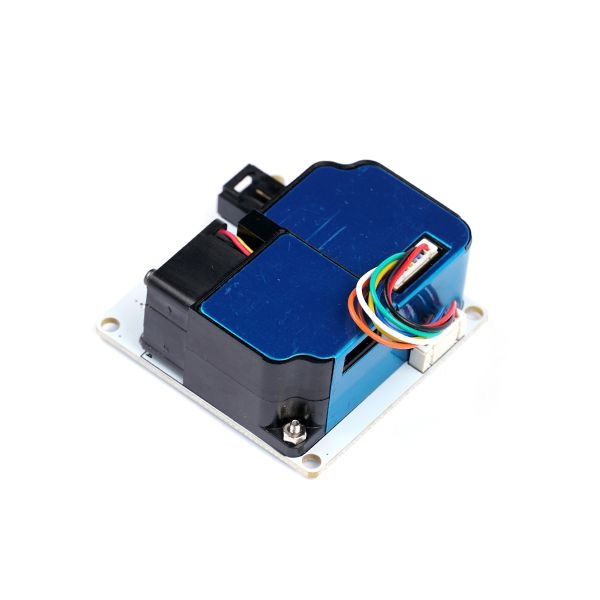

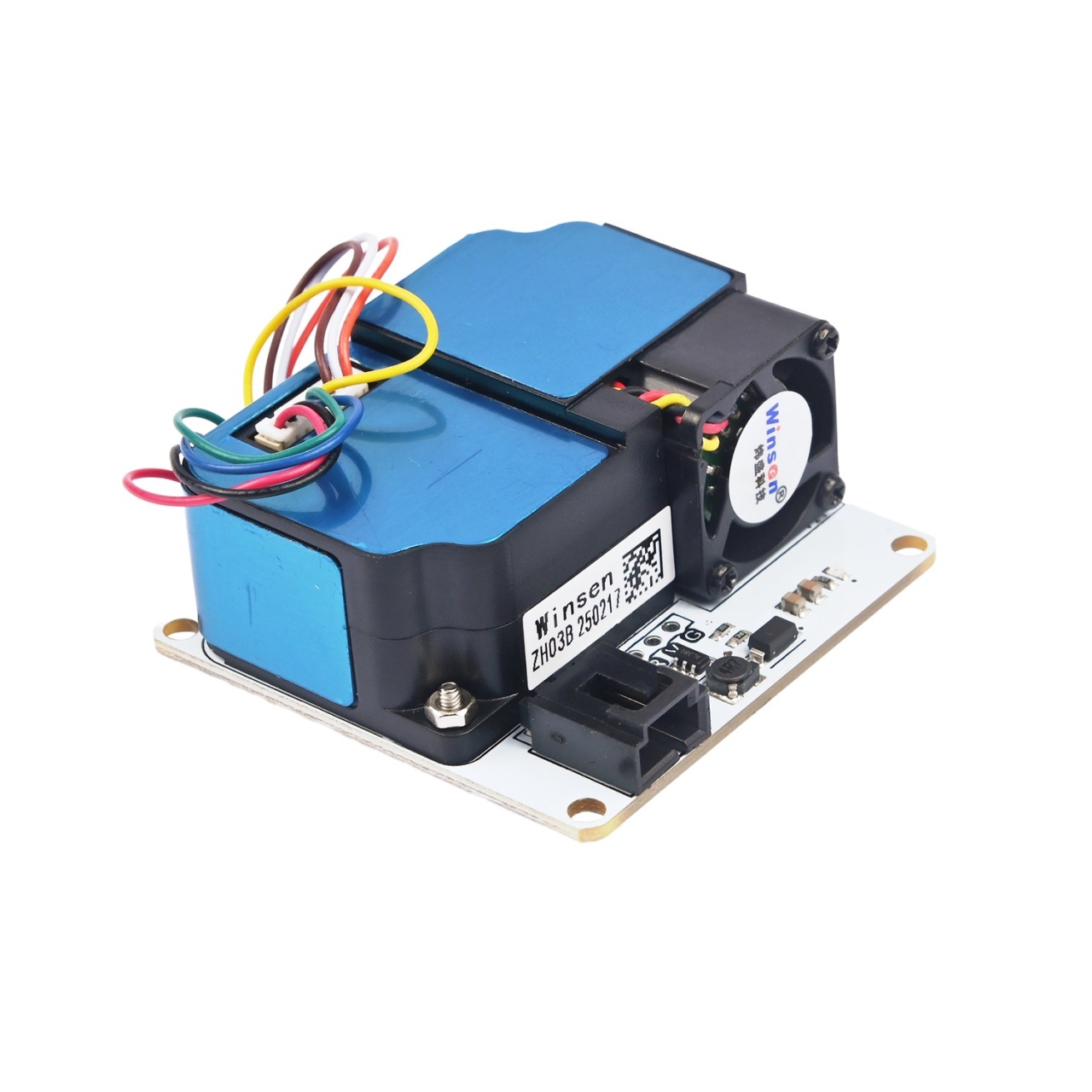

В основата на модула стои лазерният сензор за прах ZH03, който открива прахови частици с диаметър от 0,3 μm и по-голям. Измерването се извършва с висока консистенция и стабилност, а резултатите се предоставят в реално време в единица μg/m³. Именно тази прецизност прави модула подходящ за наблюдение на качеството на въздуха в класната стая, лабораторията или домашната среда.

Интерфейси и свързаност

Модулът разполага с два вида изходни интерфейси. Стандартният 3-пинов GVS интерфейс (Electronic Brick) осигурява PWM сигнал от 3,3 V на пин „S" и позволява директно свързване с разширителна платка. Допълнителният 4-пинов интерфейс поддържа сериен изход за 3,3 V сигнали, което дава по-широки възможности при по-сложни конфигурации и проекти.

Съвместимост с micro:bit и Arduino

Модулът е напълно съвместим с micro:bit и Arduino продукти. За бърз старт с micro:bit е достатъчно да свържете модула към порт P1 чрез разширителна платка и 3-пиновия F/F свързващ кабел, включен в комплекта. Програмирането се извършва в средата MakeCode — необходимо е само да добавите пакета „iot-environment-kit" и стойностите на PM2.5 ще се показват на 5×5 LED екрана на micro:bit.

Програмиране с MakeCode

Работата с модула в MakeCode е интуитивна и достъпна дори за начинаещи. След като отворите онлайн редактора и добавите пакета „iot-environment-kit" чрез търсене с ключова дума „iot", можете да изградите програма, която непрекъснато отчита концентрацията на PM2.5 и я извежда на дисплея на micro:bit в μg/m³. Това прави модула идеален инструмент за практически STEM проекти, свързани с екология и качество на въздуха.

Съдържание на опаковката

В комплекта са включени един Octopus PM2.5 модул и един 3-пинов F/F свързващ кабел (jumper wire). Всичко необходимо за първото свързване е налично — нужна е само подходяща разширителна платка и micro:bit или Arduino контролер.
