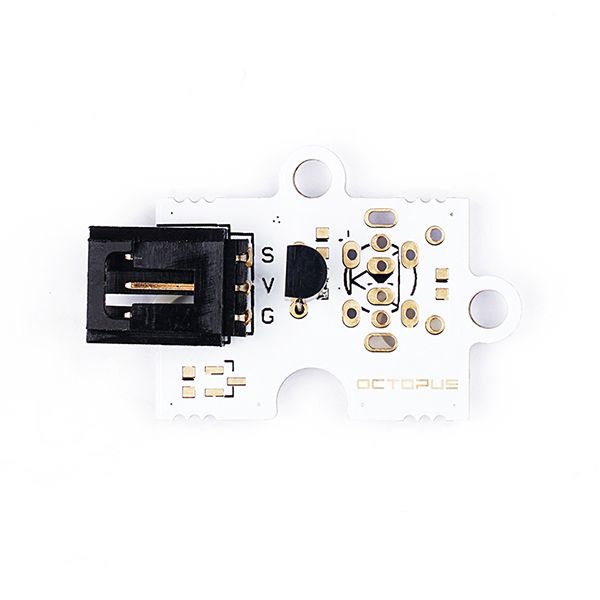

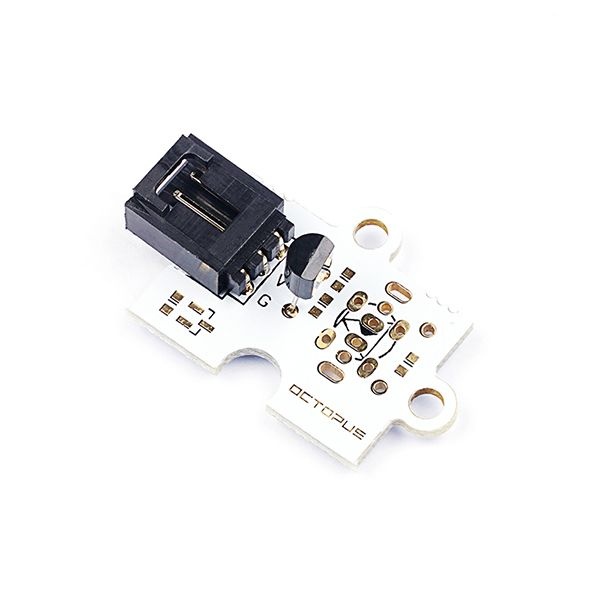

Аналогово температурно блокче Octopus LM35

Аналоговото температурно блокче Octopus LM35 е компактен електронен модул, изграден около прецизния сензор LM35D на Texas Instruments. Блокчето се включва директно към платки, съвместими с Arduino/Freaduino, чрез стабилна връзка без макет и предоставя аналогов сигнал, линейно пропорционален на температурата по Целзий. Подходящо е за образователни проекти, в които учениците измерват и регистрират температура по интуитивен и бърз начин.

Платката Arduino/Freaduino и Sensor Shield се закупуват отделно.

Серията Octopus — електроника като тухли

Блокчетата от серията Octopus са проектирани така, че изграждането на електронни проекти да е толкова лесно, колкото наредбата на тухли. Всеки модул разполага с надежден конектор за директно свързване към Arduino/Freaduino платки чрез цифрови, аналогови или I²C/UART интерфейси — без запояване, без макет, без излишна сложност.

Прецизен сензор LM35D

В основата на модула стои сензорът LM35D на Texas Instruments — прецизно устройство с интегрална схема, чието изходно напрежение е линейно пропорционално на температурата по Целзий. Сензорът не изисква външно калибриране или настройка и осигурява типична точност от ±¼°C при стайна температура и ±¾°C в пълния работен диапазон от −55°C до 150°C.

Предимства пред сензори в Келвин

За разлика от сензорите, калибрирани в Келвин, LM35D дава директно отчитане по Целзий — не е необходимо потребителят да изважда постоянно отместване от сигнала. Това опростява значително програмния код и веригите за отчитане или управление, което го прави особено подходящ за ученически проекти.

Ниско самонагряване и икономичност

Сензорът консумира едва 60 μA от захранването, което води до самонагряване от по-малко от 0,1°C в неподвижен въздух. Тази характеристика гарантира, че измерената стойност отразява реалната температура на средата, а не топлината, отделяна от самото устройство.

Гъвкаво захранване и лесна интеграция

Устройството работи с едно захранване или с двуполярно (плюс и минус) захранване. Ниският изходен импеданс и линейният изход правят свързването с аналоговите входове на Arduino/Freaduino изключително директно. За оптимална интеграция производителят препоръчва използване на Freaduino Sensor Shield.
