Описание

Умен дом - учебен комплект за ардуино

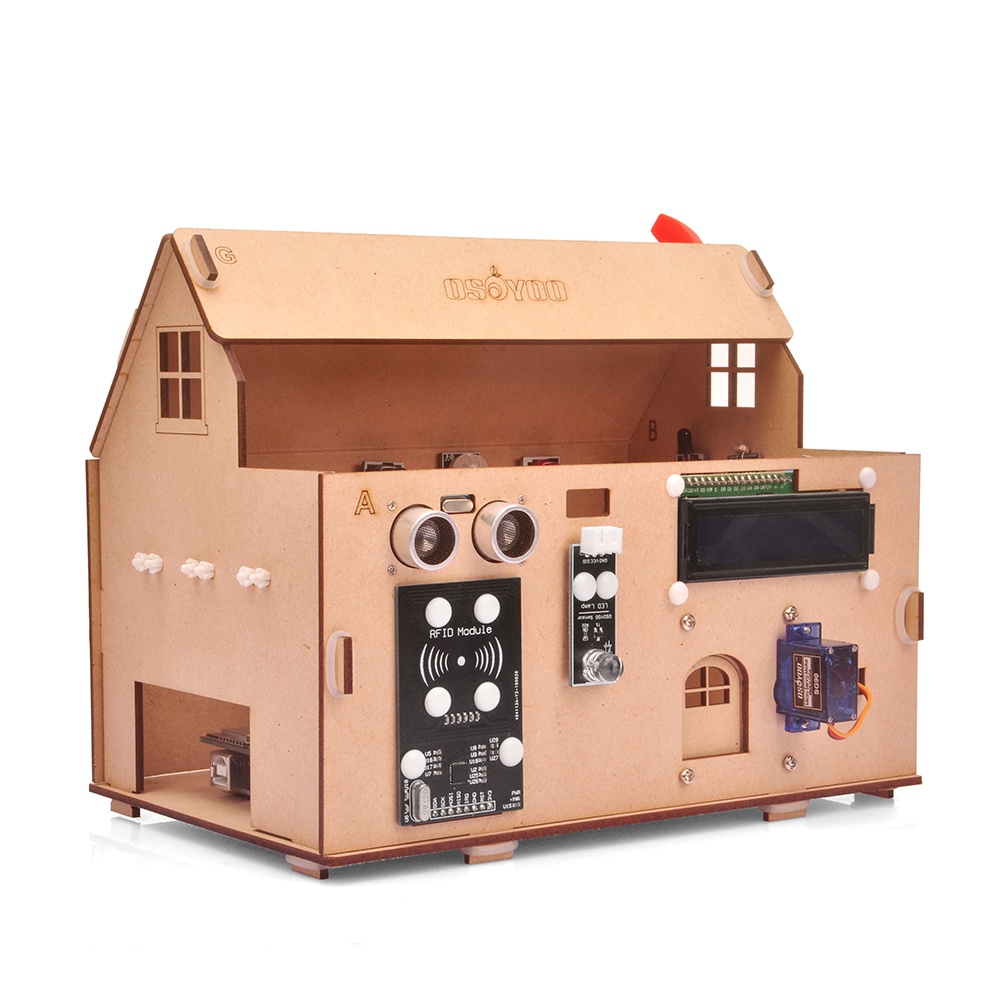

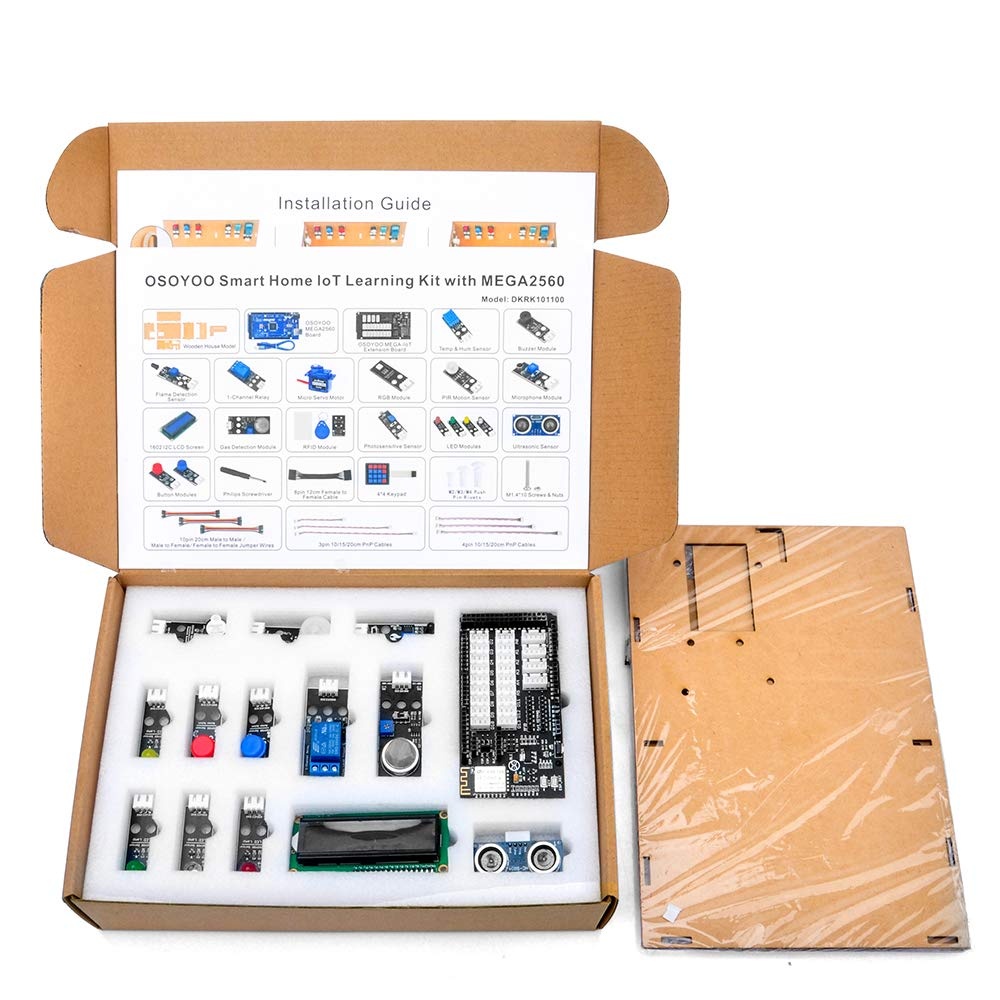

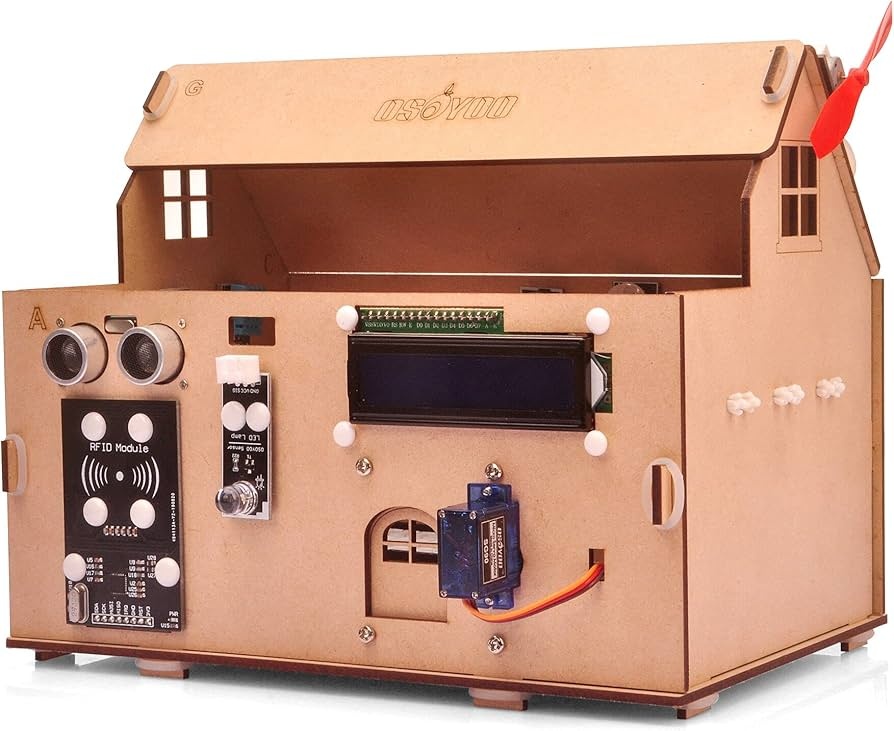

Комплектът включва модел на къща (за самостоятелно сглобяване, включени са монтажни части и инструменти), както и редица сензори и модули като:

•  Сензор за движение
  - Сензор за газ
  - Сензор за светлина (възможност за програмиране на цвета и последователността на светлините)
  - Сензор за водни пари
  - Сензор за температура и влажност (резултатите се показват на екрана)
  - Сензор за фотоклетка
  - Мотор на вятърна мелница (стартира автоматично, когато температурата се повиши)
  - RFID модул (сензор за близост, с карта или ключодържател можете да отворите или затворите къщата)
  - Bluetooth модул

Програмираните съобщения се показват на приложения електронен екран.
Къщата се управлява от приложение, което трябва да изтеглите и инсталирате на вашия телефон, таблет или компютър. Контролният панел на комплекта е напълно съвместим със средата Arduino UNO.

ИНСТРУКЦИИ ЗА РАБОТА, ИЗТЕГЛЕТЕ ТУК

Моделът на къщата на бъдещето е учебно помагало, така че можете да го построите сами, да направите всички връзки и връзки и да го програмирате.
Всичко в съответствие с идеята на STEM и STEAM (можете да го декорирате и индивидуализирате).

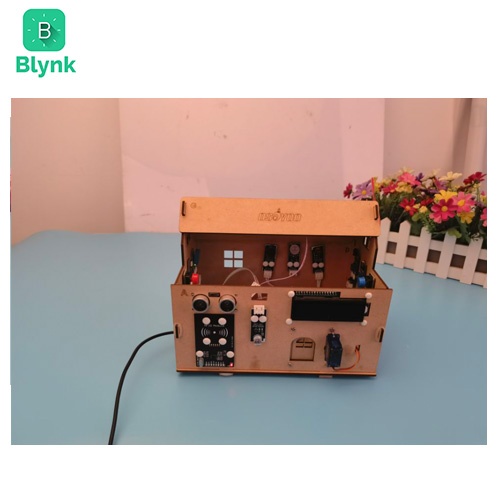

В този урок ще покажем как да използвате комплекта OSOYOO IoT и Blynk APP, за да създадете дистанционно контролирана околна светлина. Можем да променим цветовете на светлината у дома чрез мобилното ПРИЛОЖЕНИЕ, за да направим по-цветни моменти.

ХАРДУЕР

• Платка OSOYOO Mega2560 x 1
• OSOYOO IoT Shield x 1
• RGB модул x 1
• USB кабел
• Джъмпери

СОФТУЕР

• Arduino IDE  (версия 1.6.4+)
• Библиотека Blynk
• Библиотека BlynkESP8266

Първо, моля, включете OSOYOO MEGA-IoT Extension Board в платката MEGA2560:

RGB модул — RGB порт

Предпоставка:
Трябва да инсталирате Local Blynk Server, Blynk APP, Arduino IDE, Blynk Libraries, преди да стартирате кода на този урок. Ако не сте правили тези инсталации, моля, прочетете следното съдържание във връзката на урок2-1:

https://osoyoo.com/2021/04/29/osoyoo-smart-home-iot-blynk-lesson-2-1-simple-control/#prerequisite

Ако сте инсталирали горните библиотеки, моля, преминете към следващия етап:
Изтегляне и редактиране на Lesson2-8 Arduino код
Стъпка 1 Изтеглете кода от следната връзка, разархивирайте го:
https://osoyoo.com/driver/Smart_House_IoT_Learning_Kit_V2.0_code/Lesson2-8 .zip

Стъпка 2 След приключване на горните операции, свържете OSOYOO MEGA2560 Board към компютър с USB кабел.

Забележка: Изключете батерията си или извадете захранващия адаптер, когато качвате код за скица в Arduino.

Стъпка 3 Отворете Arduino IDE: Изберете съответния тип платка и тип порт за вашия проект.

Стъпка 4  Arduino IDE: Щракнете върху  файл  –  Отворете,  след това изберете код в папката, заредете скицата на вашия Arduino.

Трябва да редактирате кода, както следва:

************************************************ ********

Забележка: В скицата намерете този код в ред 13,14, както следва:

char auth[] =” 0ByWpc50cmOJ5O6OyHMaK4OSHkDvUeI- ”;
char server_ip[]=” 192.168.1.81 ″; // заменете този ред с вашия IP адрес на Blynk Server;

Заменете  0ByWpc50cmOJ5O6OyHMaK4OSHkDvUeI-  с вашия местен Blynk Token.
Заменете  192.168.1.81  с вашия локален LAN IP адрес на Blynk Server.
Ако не знаете как да получите токен и IP адрес на сървъра, прочетете  тази статия .

В редове 18,19 и заменете *** с вашето wifi ssid/парола

char ssid[] = "***";//заменете този ред с вашето wifi ssid
char pass[] = "***"; //заменете този ред с вашата wifi парола

моля, заменете *** с вашия правилен wifi SSID и парола, в противен случай вашият проект не може да се свърже с интернет.

Качете скицата на дъската. Изчакайте, докато видите нещо подобно:

Качването приключи

Сега отворете вашия сериен монитор, ще видите, че Arduino се опитва да говори със сървъра на Blynk. След 20 до 30 секунди вашият сериен монитор най-накрая ще покаже IP адреса на Arduino и крайно съобщение „ Готов (ping: 25ms) ”.

честито! Всички сте готови! Вашият хардуер вече е свързан към сървъра на Blynk.

Добавете Widget в Blynk legacy APP

Отворете приложението Blynk , следвайте следните операции:

Отворете страницата на вашия проект и натиснете бутона „+“, за да добавите Widget „ zeRGBa “.

Настройки на zeRGBa Widget:

Колона с име: Можете да наименувате своята джаджа, както желаете.

ВХОД: V7

Изберете изходния режим “ MERGE ”.

След това обратно към страницата на проекта. и натиснете бутона “▷”, за да стартирате вашия проект.

Плъзнете плаващия бутон на приспособлението zeRGBA, можете да видите, че осветлението у дома се променя с вашите настройки, така че да можете да контролирате цвета и яркостта на осветлението у дома по желание.

Докато сте в режим PLAY, няма да можете да плъзгате или настройвате нови уиджети. Натиснете “ □ ” и се върнете в режим EDIT.

Ако установите, че устройството е офлайн, моля, проверете кода, окабеляването и настройките на приложението и опитайте отново.
