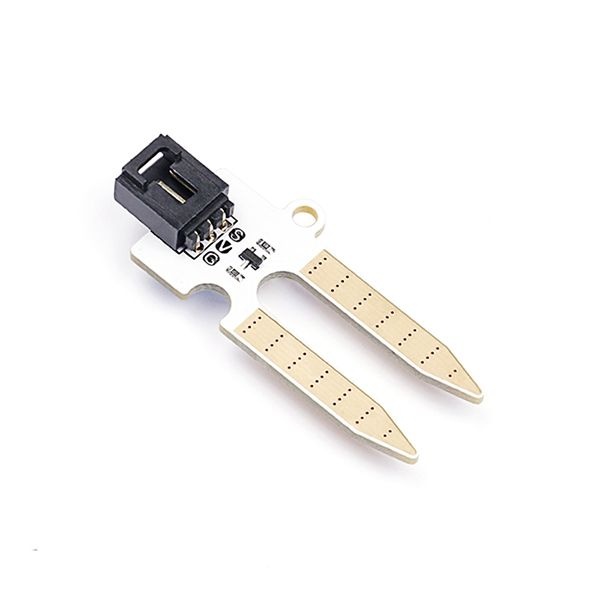

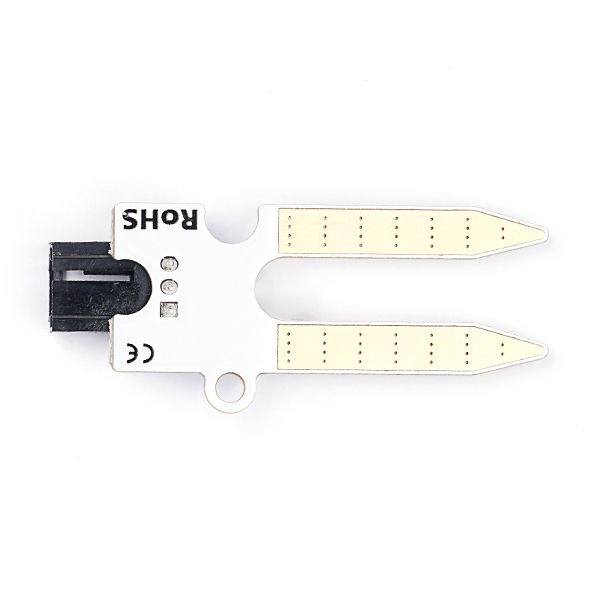

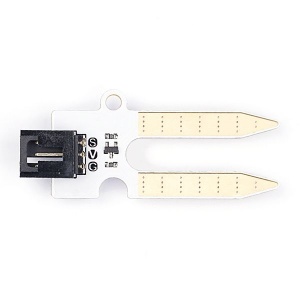

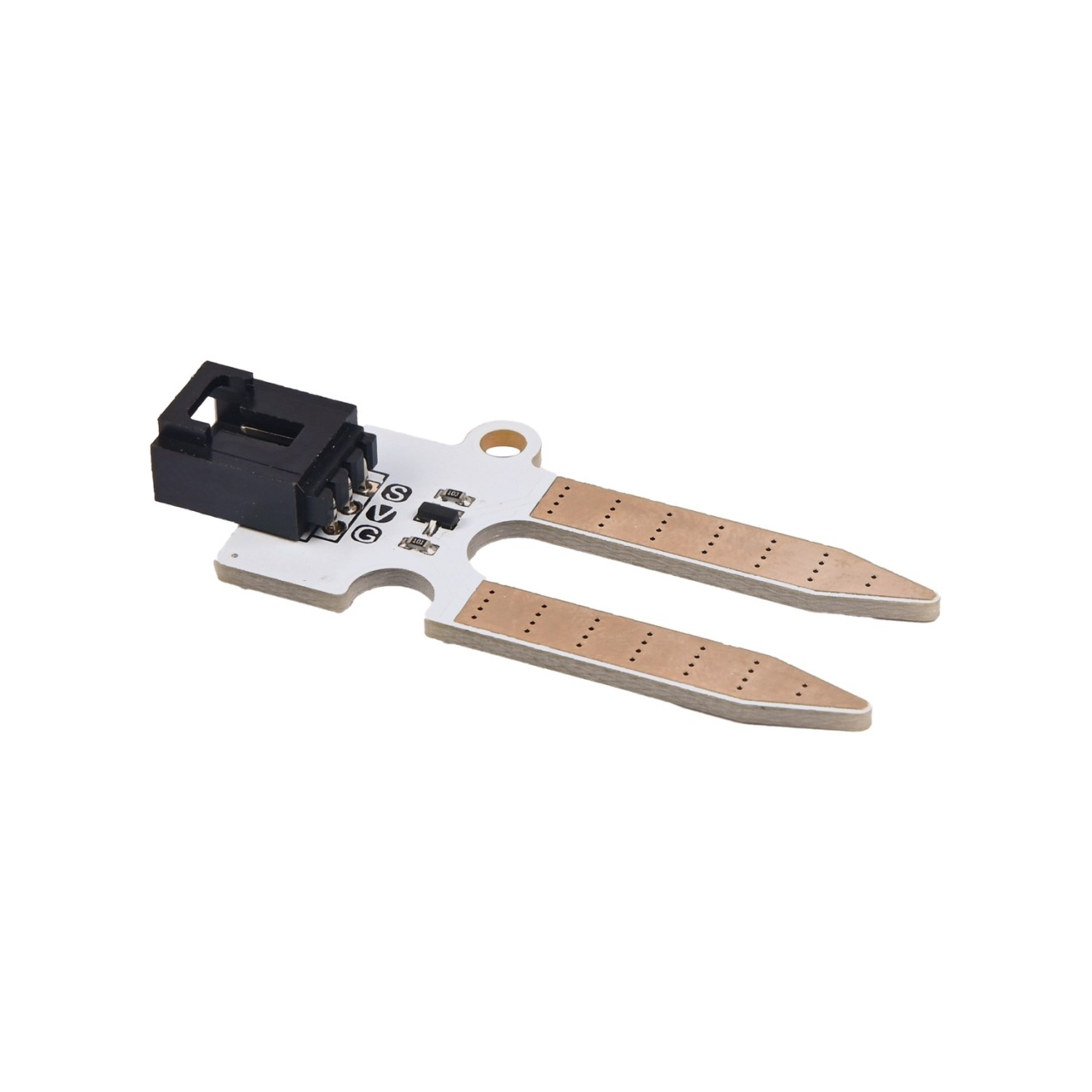

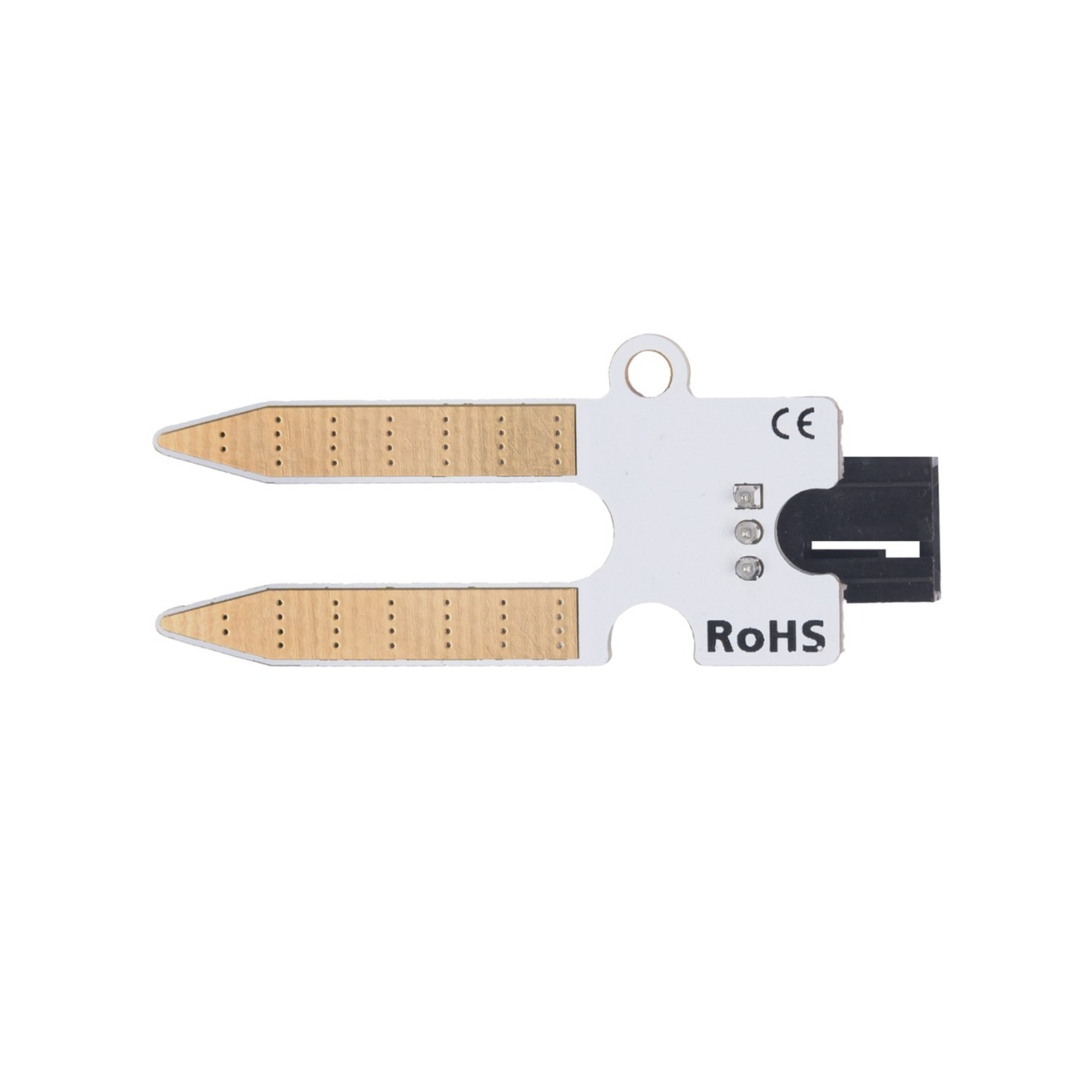

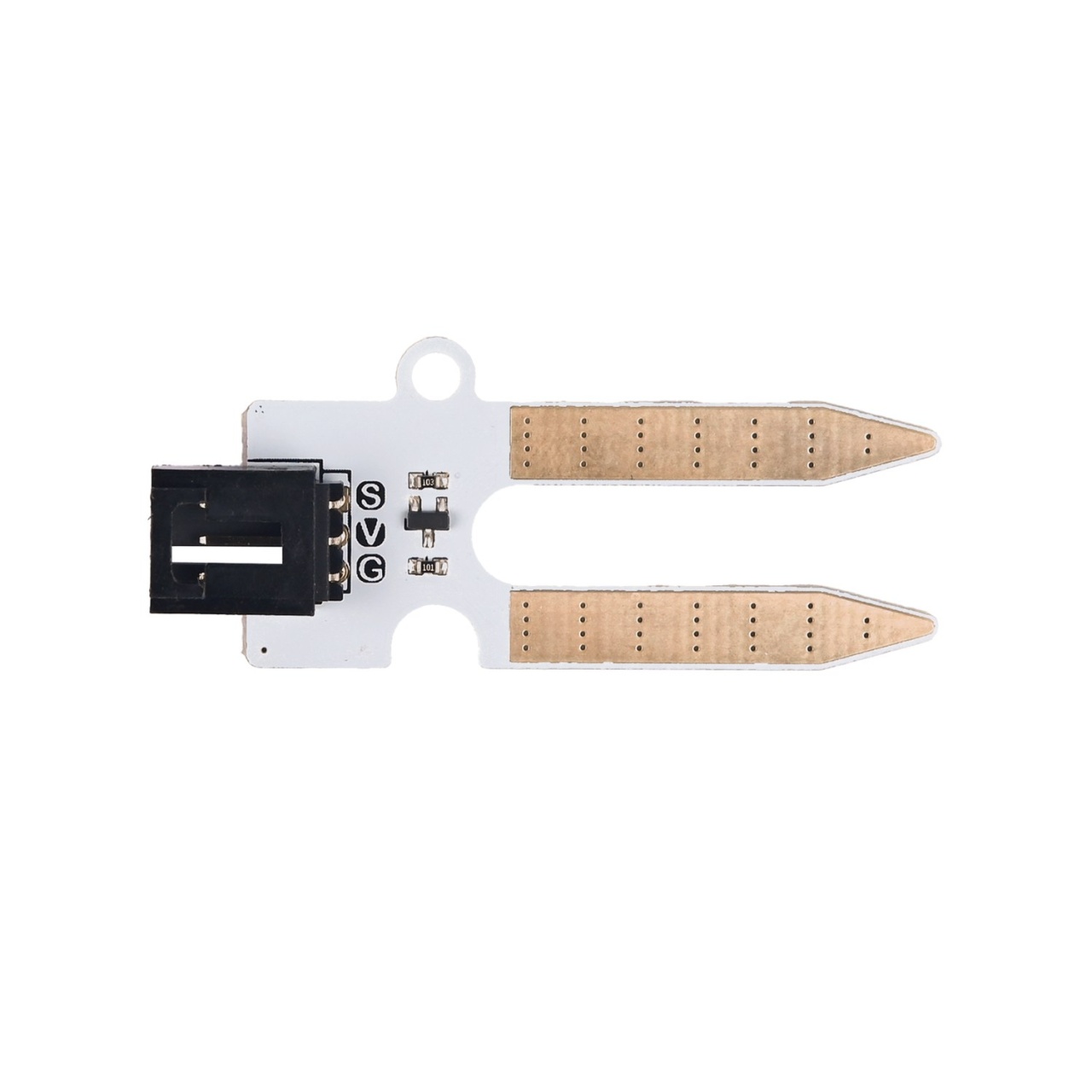

Сензорът за влажност на почвата Octopus Brick измерва количеството влага в почвата чрез два метални сонда, които пропускат ток и отчитат електрическото съпротивление. Колкото по-влажна е почвата, толкова по-лесно провежда ток (по-малко съпротивление), а сухата почва провежда слабо (повече съпротивление). Това е практичен и достъпен инструмент за всеки, който иска да следи поливането на стайни растения или влажността на почвата в градина.
Платката micro:bit и батериите не са включени в комплекта и се закупуват отделно.
Принцип на действие
Сензорът използва два сонда, поставени в почвата, за да прекара слаб електрически ток между тях. Отчитаното съпротивление се преобразува в аналогово напрежение от 0 до 4.2V — по-ниското съпротивление (и по-високото напрежение) означава по-влажна почва, а по-високото съпротивление означава по-суха. Резултатът се показва директно на екрана на micro:bit или може да се обработва от Arduino.
Технически спецификации

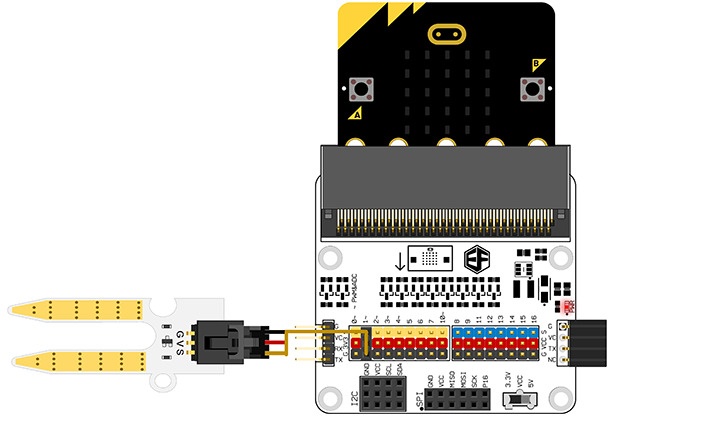

Сензорът работи при захранване 3.3V или 5V, консумира 35mA и подава аналогов сигнал на изхода в диапазон 0–4.2V. Трите проводника са с цветово кодиране: жълт — аналогов изход, черен — GND, червен — захранване. За свързване към micro:bit модулът се включва към порт P1 на платката octopus:bit.
Свързаност и съвместимост
Сензорът е напълно съвместим с екосистемата Octopus и може да бъде свързан към micro:bit чрез octopus:bit, като се използва порт P1. За Arduino платформата идеалният партньор е Freaduino Sensor Shield или Freaduino UNO с Octopus Brick интерфейс. В комплекта е включен аналогов сензорен кабел за лесно свързване без запояване.
Програмиране с MakeCode
Програмирането на сензора с micro:bit става лесно чрез средата MakeCode. Необходимо е да се добави разширението „iot" от секция „Разширения" в менюто „Разширено", след което са достъпни готови блокове за отчитане на влажността. Резултатите от измерването се визуализират директно на дисплея на micro:bit.
Приложения в умната градина и класната стая

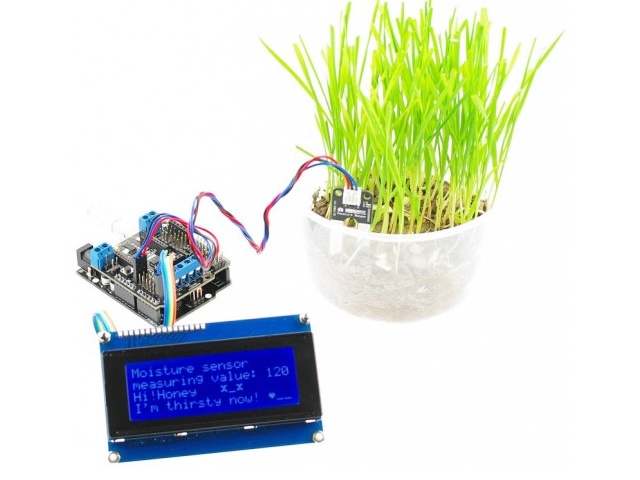

Сензорът е идеален за проекти в областта на умното земеделие, интернет на нещата (IoT) и природните науки. Използвай го, за да създадеш система, която напомня кога да полееш стайното растение, или за да наблюдаваш влажността на почвата в училищна или домашна градина. Достъпният формат Octopus Brick го прави подходящ за ученици и учители, работещи с micro:bit, MakeCode или Python.
