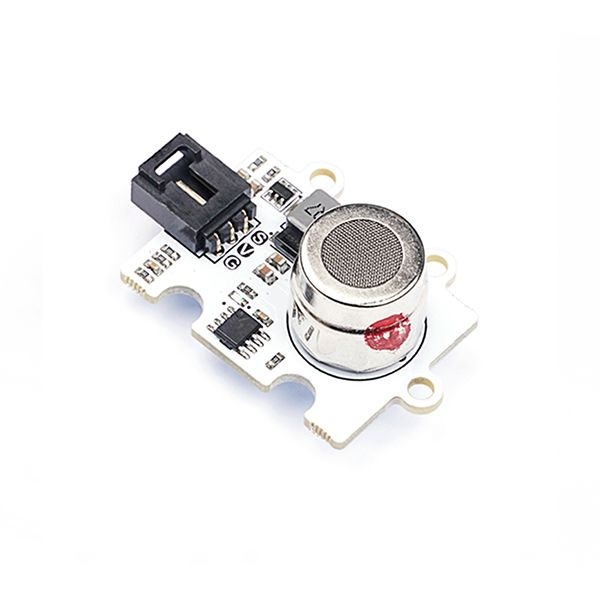

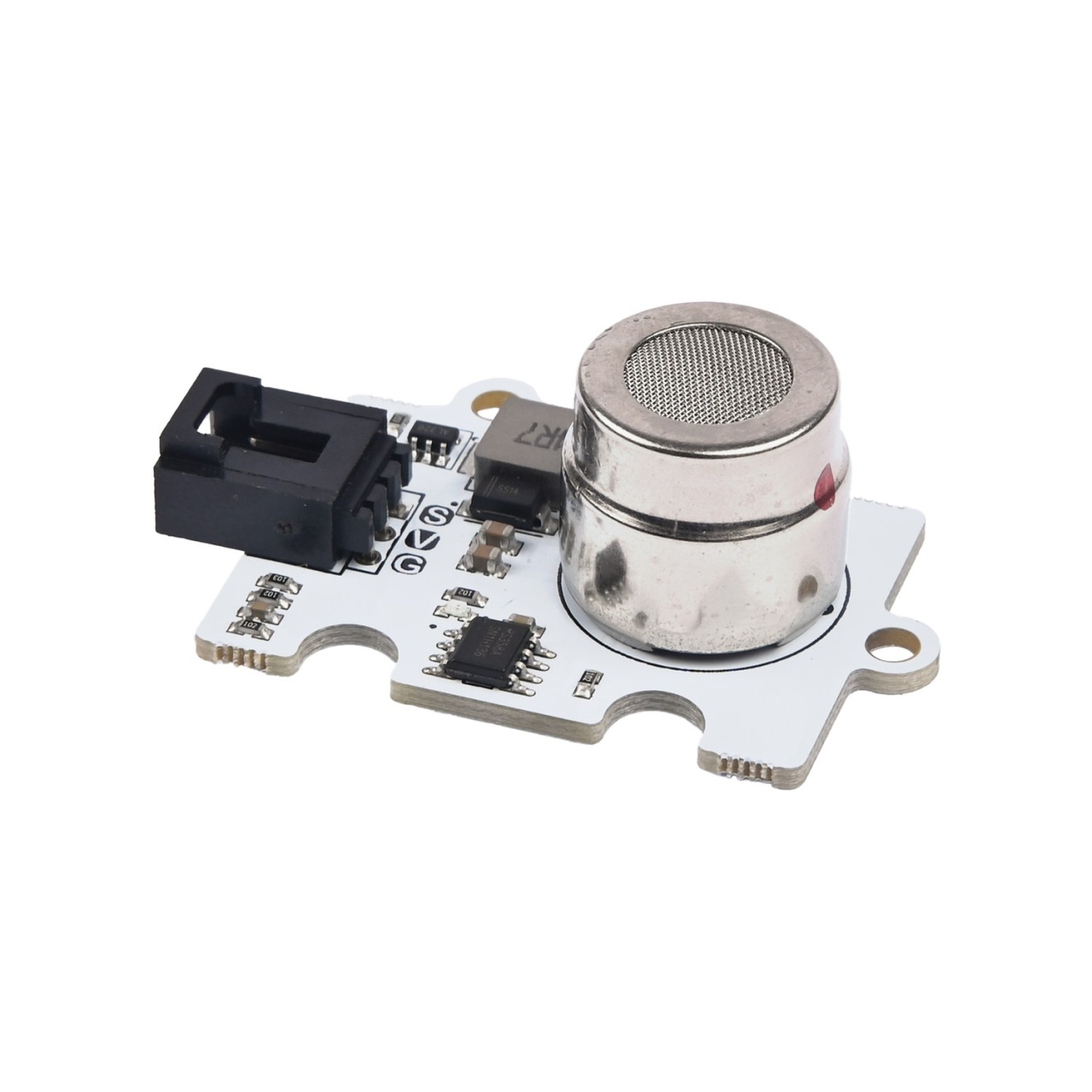

Сензорът за CO2 Octopus MG811 е електронна тухла от серията OCTOPUS на ELECFREAKS, създадена за точно измерване на концентрацията на въглероден диоксид във въздуха. Сондата е с промишлен клас — с висока чувствителност към CO2 и устойчивост на смущения от алкохол и CO. Вградената усилвателна и нагревателна верига осигуряват стабилна работа при различни условия на температура и влажност.
Платката Arduino/micro:bit и захранването се закупуват отделно. Модулът изисква ток над 500 mA; при свързване към Arduino UNO е необходимо допълнително захранване 7,5–9 V.
Принцип на работа
Сензорът използва електрохимична сонда MG-811, при която по-високата концентрация на CO2 води до по-ниско изходно напрежение. Вграденият нагревателен контур преобразува входното напрежение от 5 V в стабилни 6 V, необходими за правилната работа на сондата, което значително подобрява адаптивността на модула при различни захранващи източници.
Серия OCTOPUS — лесно свързване

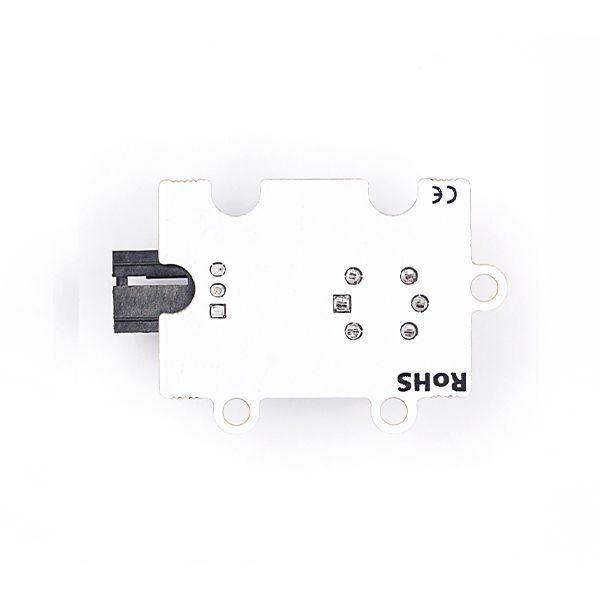

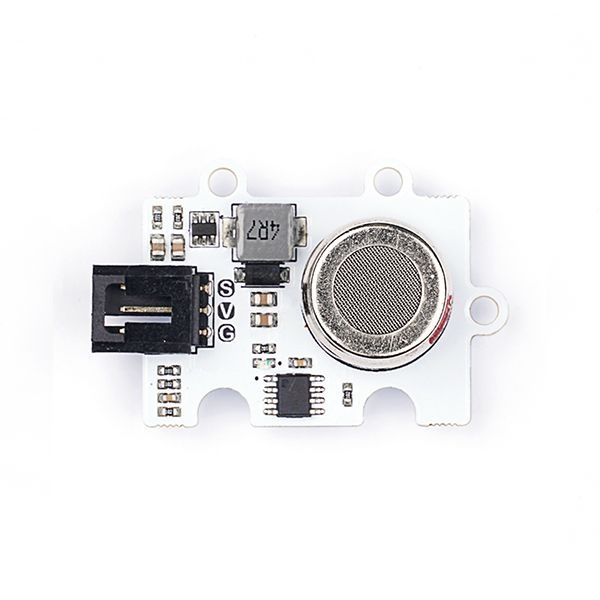

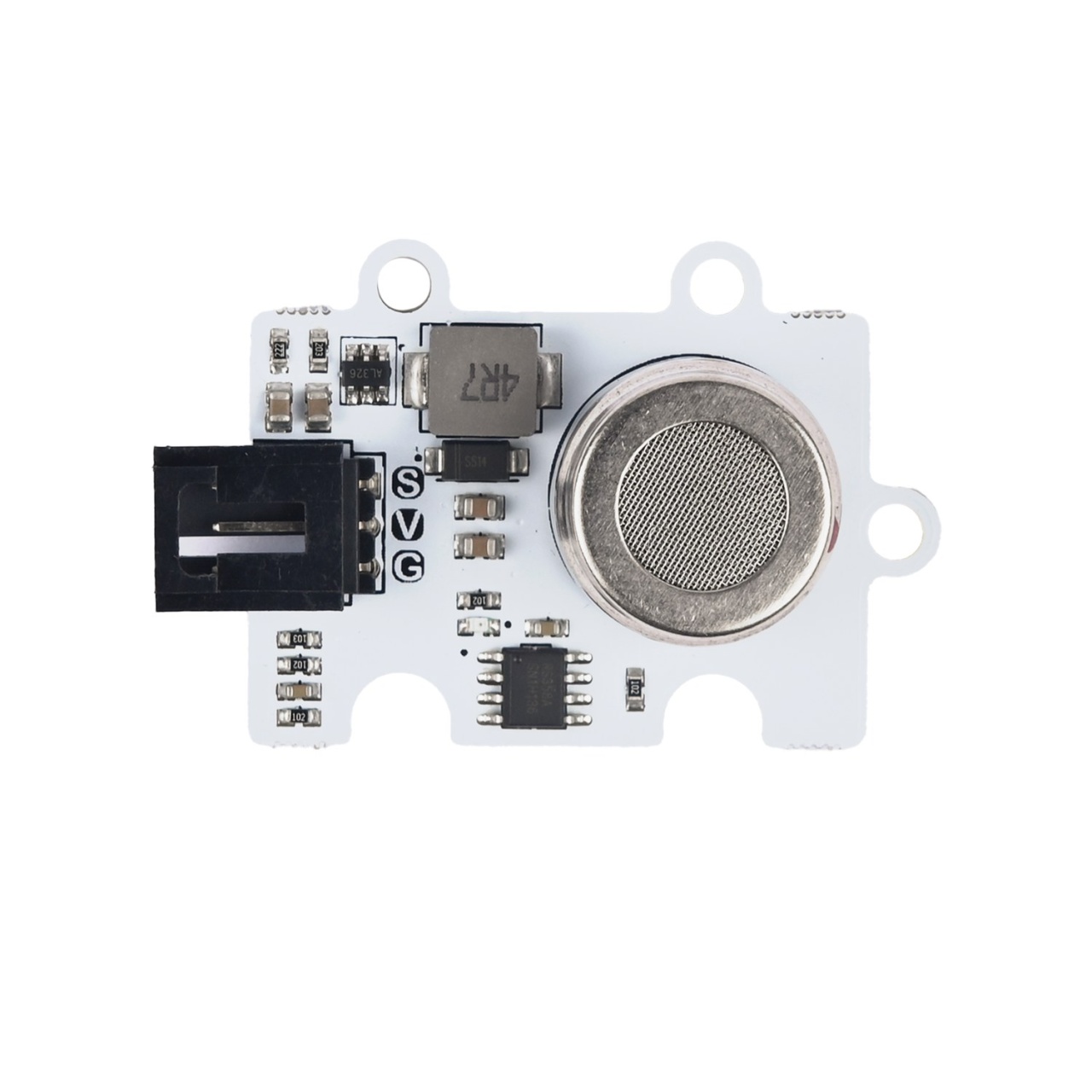

Модулът следва стандартния дизайн на електронните тухли OCTOPUS: еднакви отвори за монтаж на платката и унифициран конектор с три извода — G (GND), V (VCC) и S (сигнал). Това позволява бързо и надеждно свързване към съвместими платки чрез Dupont кабел, без допълнителни адаптери.
Технически характеристики
Работното напрежение на входа е DC 3,7–5 V при ток над 500 mA, докато сондата работи вътрешно на 6 V благодарение на вградения повишаващ контур. Размерите на платката са 31 × 48 mm, а нетното тегло е само 9,6 g. Артикулният номер на производителя е EF04100.
Калибриране преди употреба
Тъй като сондата MG-811 е електрохимичен сензор, задължително се извършва начална проверка (proving operation) за точни показания. Поставете модула на чист въздух, подайте стабилно захранване и го загрявайте непрекъснато в продължение на 48 часа. След това измерете изходното напрежение с мултицет и разделете получената стойност на 8,5 — резултатът се въвежда в дефиницията `#define ZERO_POINT_VOLTAGE` в програмния код.
Важни предупреждения за безопасност
По време на работа сондата се самозагрява — не я докосвайте, за да избегнете изгаряния. Когато сензорът не се използва, запечатайте го херметично: продължителното излагане на въздух може да „отрови" сондата и да наложи повторно активиране чрез 48-часово непрекъснато загряване.
