Първична и вторична бобина с 4 мм гнездо

Описание

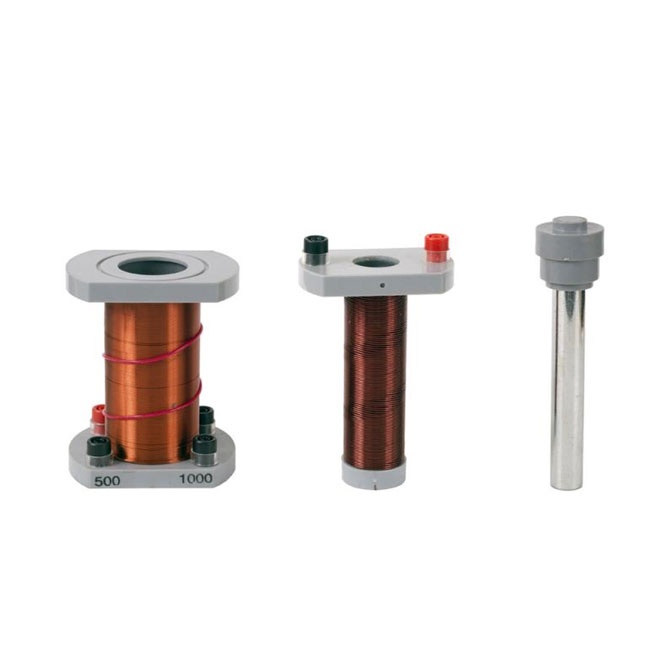

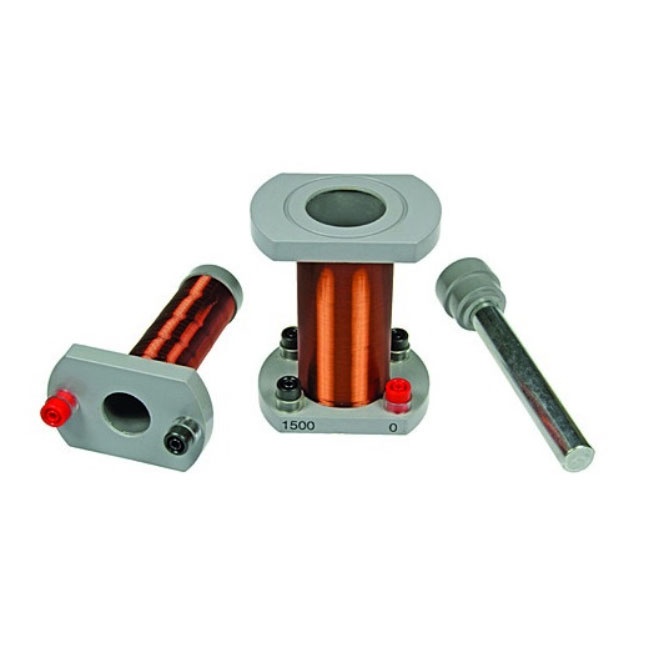

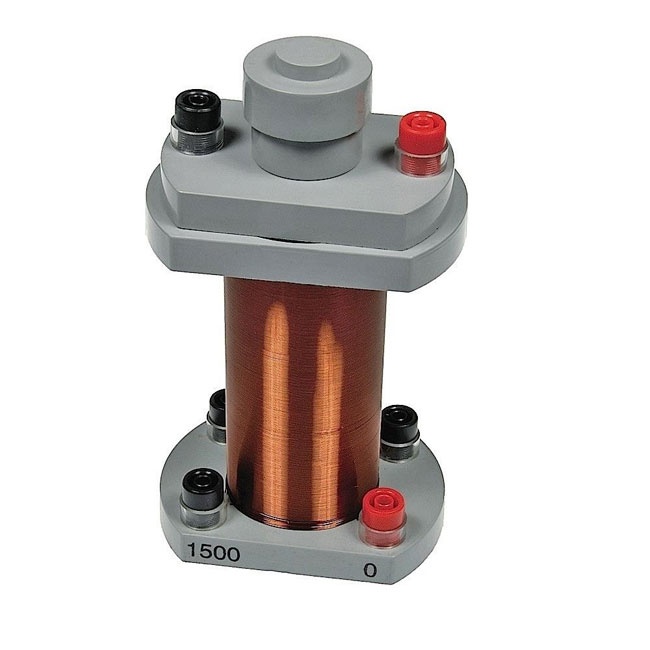

Първичните и вторичните бобини са навити на здрави формовани форми, снабдени с екранирани бананови жакове. Покритата желязна сърцевина има формована дръжка за точно позициониране в намотките. Първичната намотка има 175 навивки от изолиран меден проводник 18 AWG (диаметър 34 мм, дължина 100 мм, съпротивление 0,43 Ω, самоиндуктивност ≈3,1 mH). Вторичната намотка има три налични намотки с 500, 1000 и 1500 навивки от изолиран меден проводник 26 AWG. (диаметър 52 мм, дължина 102 мм, съпротивления 11,5 Ω, 23,3 Ω, 35,7 Ω, собствена индуктивност ≈ 490 mH, 1,97 H, 4,43 H).

Покритата желязна сърцевина е с диаметър 19 мм и дължина 165 мм (включително дръжката)
