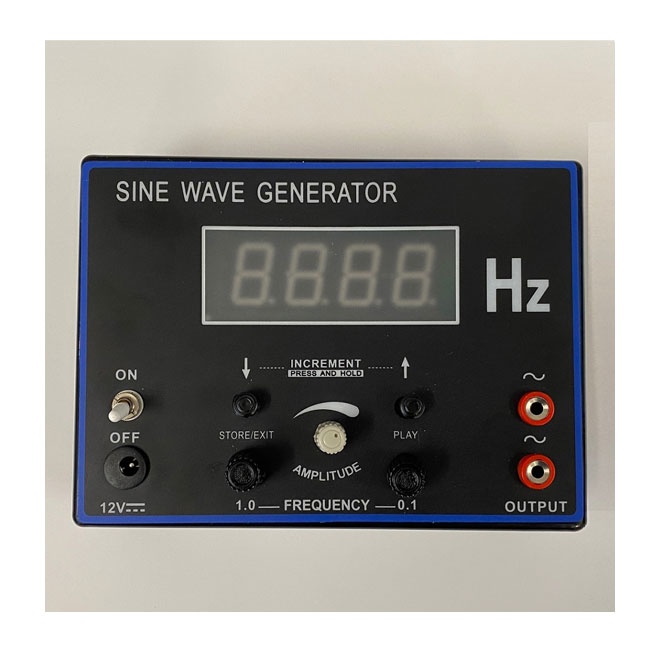

Генератор на синусоидални вълни

Описание

Генераторът на синусоидални вълни е отличен за генериране на синусоидални вълни с честота (1-800 Hz) и амплитуда на синусоидалната вълна, която може да варира (12Vp-p). Учениците могат да наблюдават квантовата природа на моделите на стоящи вълни, докато генераторът на синусовидни вълни прескача от една резонансна честота на друга.

Включени са както фини, така и груби честотни контроли, както и цифров дисплей с резолюция от 0,1 Hz. Освен това генераторът разполага с вградена памет, която му позволява да „научава“ нови основни честоти за по-нататъшно изследване.

Генераторът може да се използва с:

- Осцилоскоп

- Демонстратор на честотни вълни

Технически спецификации:

Форма на вълната: синусоида

Честота: 1Hz до 800Hz с резолюция 0,1Hz.

Амплитуда: 12Vp-p (без товар)

4 цифрен дисплей

Регулирайте честотата на изхода, като използвате копчетата Fine (0,1 Hz) или Coarse (1,0 Hz). Функцията за интелигентно сканиране позволява на копчетата да променят честотата по-бързо при непрекъснато завъртане

Генераторът може да съхранява увеличение на честотата и ще премине през честотния диапазон, като използва установеното увеличение за персонализирано удобство

2x гнездо 4 мм за бананови щепсели (не са включени).

Размери: 165 мм х 120 мм х 40 мм

Работи с 12VDC (не е включено). Препоръчително захранване 1500mA 3-12V DC.

Как работи

Свържете устройство, като например високоговорител или електромеханичен вибратор или осцилатор, към изходните гнезда на генератора на синусоида с помощта на чифт 4,0 мм "бананови" щепсели.

Регулирайте амплитудата на изходния сигнал с копчето за амплитуда.

Задайте изходната честота, като използвате копчетата Coarse и Fine Frequency. Копчето Coarse променя честотата с 1,0 Hz, докато бързото завъртане я променя с 4,0 Hz. Копчето Fine променя честотата с 0,1 Hz. Бутоните за увеличаване нагоре и надолу променят честотата със стойност по подразбиране от 100 Hz, но тази стойност може да бъде променена.
