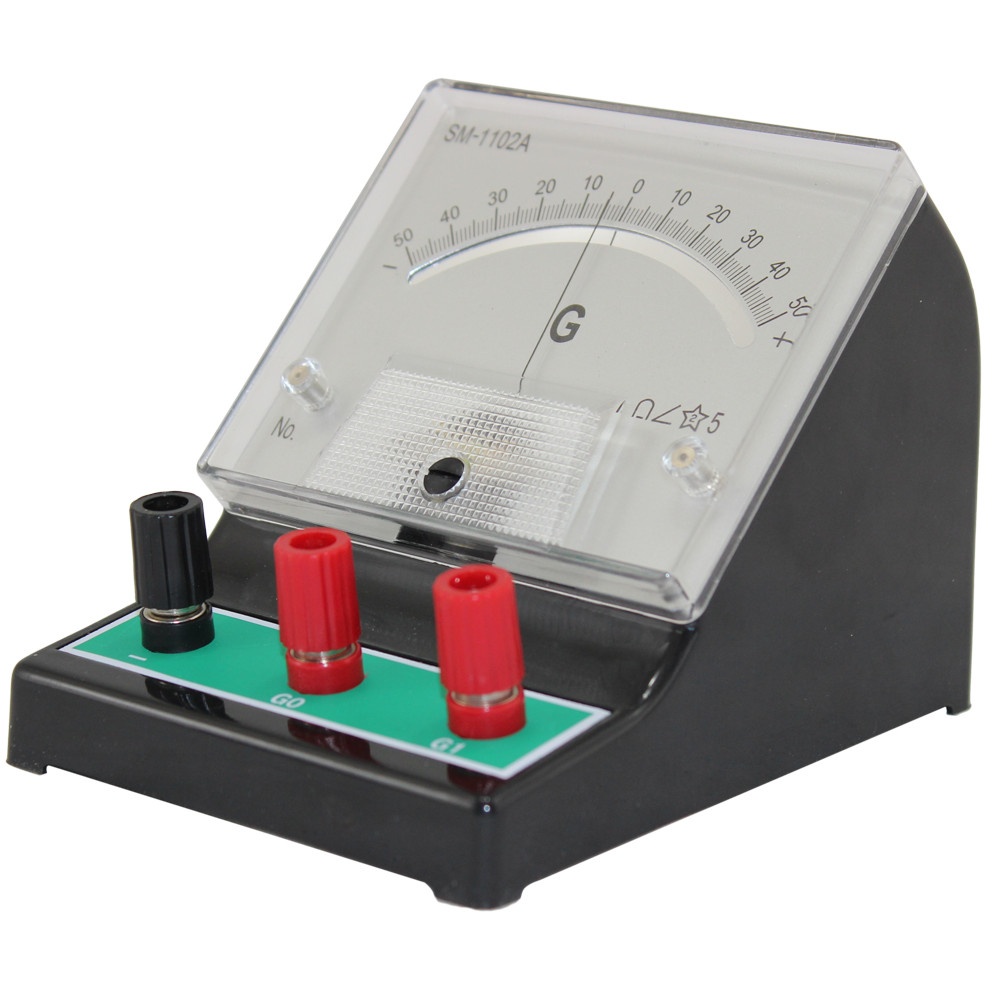

Галванометър, аналогов
19,94 €
Описание
Аналогов галванометър -300μA – 0 – 300μA
Диапазон на измерване: -300μA ~ 0 ~ 300μA & -50μA ~ 0 ~ 50μA
Точност: ±5%
Измервателен спад на напрежението: -1μA ~ 0 ~ 1μA G0: 30mV ±3mV, G1: 750mV ±75mV
Размери: 133х97х100мм
Условия на съхранение: 0 ~ 40°C, 85% RH
Галванометърът е инструмент, който може да се използва за определяне на наличието или измерване на интензитета на електрически ток в електрическа верига . Това е инструмент за измерване на до ниски напрежения, в зависимост от наличието на ток и механичното отклонение (въртене) на намотката. Един прост галванометър се състои от механизъм D'Arsonval и скала с нула в средата. Механизмът D'Arsonval е известен също като механизъм с подвижна намотка . Галванометърът има спирална намотка , която е вътре в магнитно поле. Формата на постоянния магнит, който създава магнитното поле, е пръстеновидна, докато намотката се поддържа в средата и може да се върти около опорната точка. Индикаторът също е фиксиран върху бобината. Когато електрически ток преминава през бобината, тя получава въртящ момент , който я кара да се върти (вземайки показалеца със себе си, разбира се). Този въртящ момент е пропорционален на интензитета на тока и така инструментът може, от ъгъла на отклонение на стрелката, да измерва електрически токове, стига стрелката да се движи нагоре по подходящо градуирана скала. За връщане на показалеца в първоначалното му положение има и пружина нулиране. В допълнение към простото показване на наличието на ток във верига, винаги за ниско напрежение, галванометърът може да се използва и като инструмент за измерване на интензитета на тока (амперметър) или потенциалната разлика (волтметър), в зависимост от това как е свързан към веригата и градуирането на скалата на. Точността на такъв инструмент зависи преди всичко от хомогенността на магнитното поле, създадено от постоянния магнит. Зависи и от това дали металите, от които е направен, показват големи разширения при нагряване, тъй като преминаването на електрически ток през проводник го нагрява.
