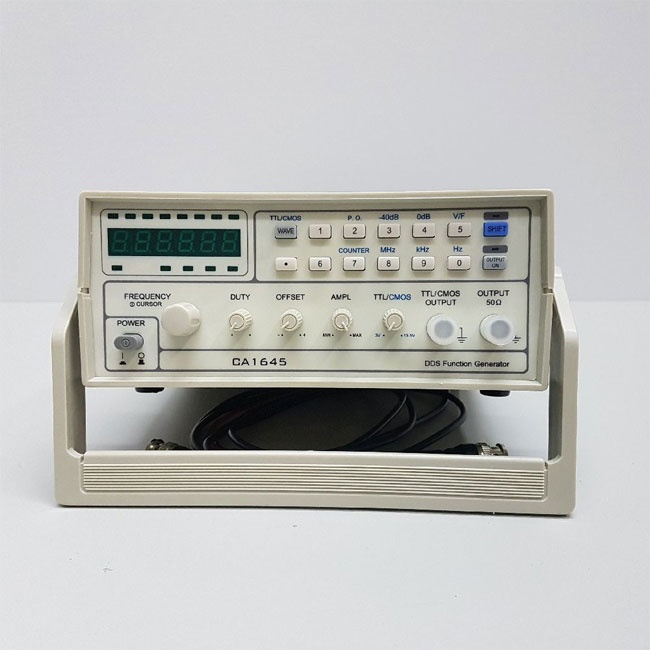

Честотен генератор ДЦС 220V

Описание

Тази серия използва най-новата технология за директен цифров синтез (ДЦС) за генериране на стабилна изходна честота с висока резолюция. ДЦС технологията решава няколко проблема, срещани при традиционните функционални генератори.

Основните функции:

Производителност:

Висока резолюция с помощта на ДЦС технология

Високочестотна точност: ±20ppm

Ниско изкривяване: <0,6%

Висока разделителна способност: 100mHz

Характеристика:

Цифров потребителски интерфейс с 6-разряден LED дисплей

Различни изходни вълнови форми: синус, квадрат и триъгълник

TTL/CMOS изход

Контрол на амплитудата

-40dB затихване

Дежурен контрол

Променливо управление на нивото на постоянен ток

Контрол на включване/изключване на изхода

Дисплей за напрежение

Изходяща мощност

Брояч

Интерфейс:

Главен сигнален изход

TTL/CMOS изход

Технически данни:

Изходни вълнови форми - синус, квадрат и триъгълник

Амплитуда - 20Vp-p (без товар)

Импеданс - 50Ω±10%

Атенюация - 0dB/40dB

DC отместване ±10V (без товар)

Диапазон на работния кръг - 20%-80% (правоъгълна вълна)

Дисплей - 6 цифрен LED

Честота - синусоида -  0.1Hz-3MHz/5MHz/8MHz

                - правоъгълна вълна 0,1Hz-2MHz (валиден диапазон)

                - триъгълна вълна 0,1Hz-1MHz (валиден диапазон)

                - Резолюция - 100mHz

                - Стабилност на честотата -  ±1×10-6

                - Честотна грешка -  ±5×10-6

Изкривяване на квадратна вълна <0,6% (основна честота: 1kHz)

TTL/CMOS амплитуда >3 Vp-p

Вентилатор 20TTL натоварване

CMOS Level 3.5-13.5 Vp-p

Опции

            - Изходна мощност Изходна мощност >10W (4ΩНатоварване)

            - Изходна вълна Синусоидална вълна

            - Честотен диапазон: 20Hz-40kHz

            - Честотен диапазон на брояча: 10Hz-60MHz

            - Диапазон на измерване на напрежението: 0.2V-20V

            - Диапазон на грешката: ±1×10-4

Други

- Захранване 220-240VAC±10%, 50Hz±5%

 - Размер 265(Ш) x 110(В) x 300(Д) мм

 Тегло 1.5кг
