Борд за изследване на съпротивление

Описание

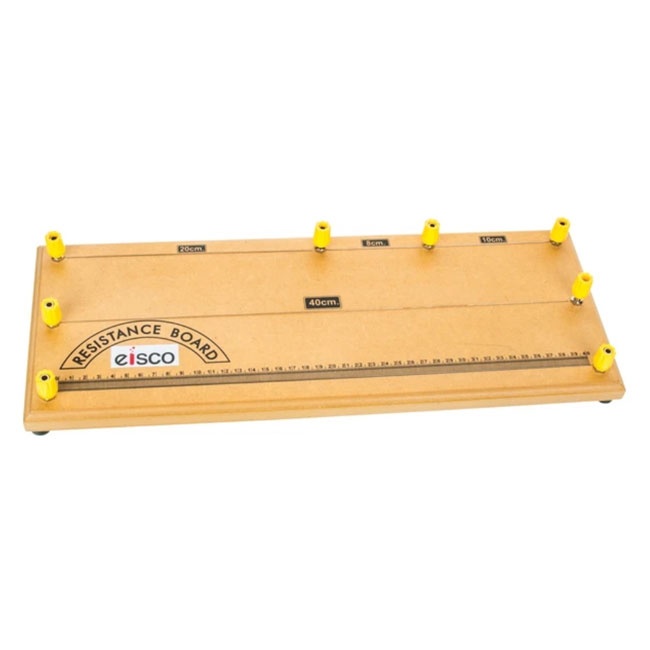

Панелът за изследване на съпротивлението ви позволява да изследвате зависимостта на съпротивлението от дължината и диаметъра на жицата.

Устройството разполага с три различни мостри проводници със съотношение на диаметъра 1: 2: 4. Те се поставят между 4 мм клемни гнезда. Цялото оформление е на дървена основа с дължина 45см.

Други видове проводници могат лесно да бъдат свързани.

Телта с най-голям диаметър е разделена на 3 части: 20cm, 8cm, 10cm. Между секциите има 4мм клемни гнезда.

Телта с междинен диаметър е с дължина 40 см.

Телта с най-малък диаметър се поставя на участък от 40 cm. В този раздел можете да измервате междинни разстояния от 0 до 400 mm.

Устройството може да се използва и като мост на Уитстоун или потенциометър.

Във всяка секция на проводника (проводника) има индикация за максималния ток (и мощност), който можете да осигурите.

1,3 A 4,5 W MAX (за проводника с най-голям диаметър)

1A 4W MAX (за проводника с междинен диаметър)

600mA 3W MAX (за проводник с най-малък диаметър)

Размери на дървена основа: 45х17см

Ако жица започне да се нагорещява, спрете подаването на ток за кратко време.
