Когато данните излязат от екрана: интернет на нещата в училищния час
31.10.2026 г.
В методиката на един комплект за умна оранжерия има изречение, което обяснява цялата тема по-добре от всяко определение:
В предишния урок показахме данните на светодиодния дисплей на micro:bit, но по този начин не могат да се видят историческите данни, нито да се наблюдава в реално време.
Ето това е интернет на нещата, казано на език за класната стая. Не е „модерна технология“. Това са три неща, които дисплеят на платката не може:
- разстояние - да видиш измерването, без да си до уреда;
- време - да видиш какво е било вчера и миналата седмица;
- множественост - да видиш двадесет уреда наведнъж, а не един.
Детето мери влажността на почвата в саксията и я вижда на дисплея. IoT започва в момента, в който същото измерване се вижда от вкъщи, за цял месец назад, и за всичките двадесет саксии в кабинета.
Пътят на данните
Преди хардуера си струва класът да нарисува веригата, по която минава едно измерване. Тя има пет брънки и всяка е отделно понятие:
- Сензор - превръща физична величина в число.
- Контролер - чете числото и решава кога и колко често да го изпрати.
- Мрежа - пренася го, в случая по WiFi.
- Платформа - приема го, записва го с времеви печат и го пази.

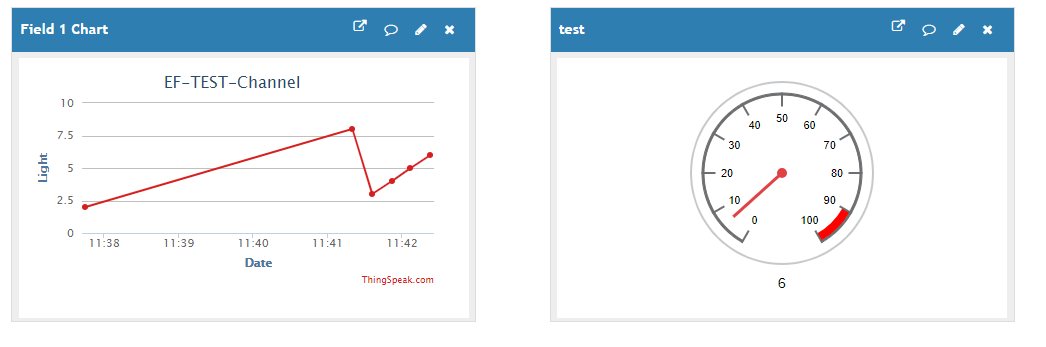

- Табло - показва натрупаното като графика.
Най-добрият въпрос за този час
Помолете учениците да нарисуват пътя на данните от сензора до таблото и да предскажат какво ще се случи, ако мрежата се разпадне по средата. Отговорът въвежда наведнъж буферирането, липсващите отчитания и защо часовникът на устройството има значение.
По пътя се появяват понятия, които не съществуват, докато измерването стои на дисплея: идентификатор на устройството (как платформата разбира кой ѝ пише), поле и мерна единица, честота на измерване, времеви ред, праг и тревога. Всяко от тях е урок само по себе си.
Хардуерът: какво прави платката

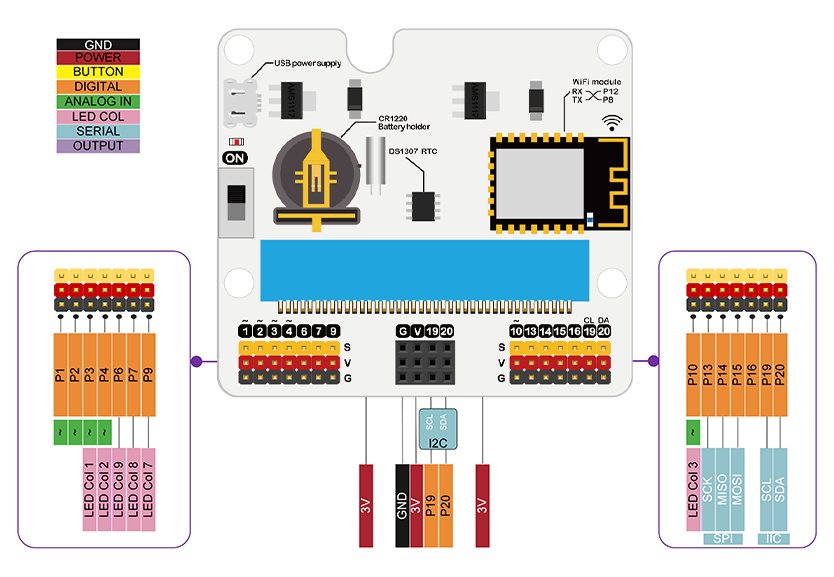

Основата е разширителна платка, която добавя към micro:bit две неща, които той няма: WiFi и часовник за реално време със собствена батерийка. Часовникът е причината всяко измерване да носи време, а не само стойност - без него няма времеви ред.
Свързването
IOT:bit - разширителна платка с WiFi и часовникELECFREAKS · 29,00 €Виж продукта →
PlanetX WiFi - модул за безжично свързванеELECFREAKS · 17,90 €Виж продукта →
Трите капана, заради които изглежда, че комплектът е дефектен
Версията на платката има значение
Свързването по протокол MQTT работи от версия V1.6 на платката нагоре. Версията е отпечатана на гърба. При по-стара платка MQTT уроците просто не тръгват, а съобщение за грешка няма.
Захранването минава през разширителната платка
USB кабелът трябва да е включен в разширителната платка, а не в micro:bit. При захранване през micro:bit WiFi модулът не получава достатъчно ток и не се свързва.
Мрежата трябва да е 2,4 GHz
WiFi модулът не вижда мрежи на 5 GHz. В училища с модерно оборудване това е най-честата причина нищо да не се свърже. Поискайте от системния администратор достъп до 2,4-гигахерцовата мрежа преди първия час.
Къде отиват данните
Платформата в облака е втората половина на урока. Има няколко възможности и изборът зависи от това какво искате да се случи в часа.
| Платформата на производителя | ThingSpeak | |
|---|---|---|
| Стъпки до първата графика | около шест | около дванадесет |
| Управление на клас | да - класове и импорт на ученици | не |
| Силна страна | бързо тръгване в час | истинска работа с данните и износ |
| Ограничения | десет устройства, осем полета | четири канала; забранена е търговска употреба |

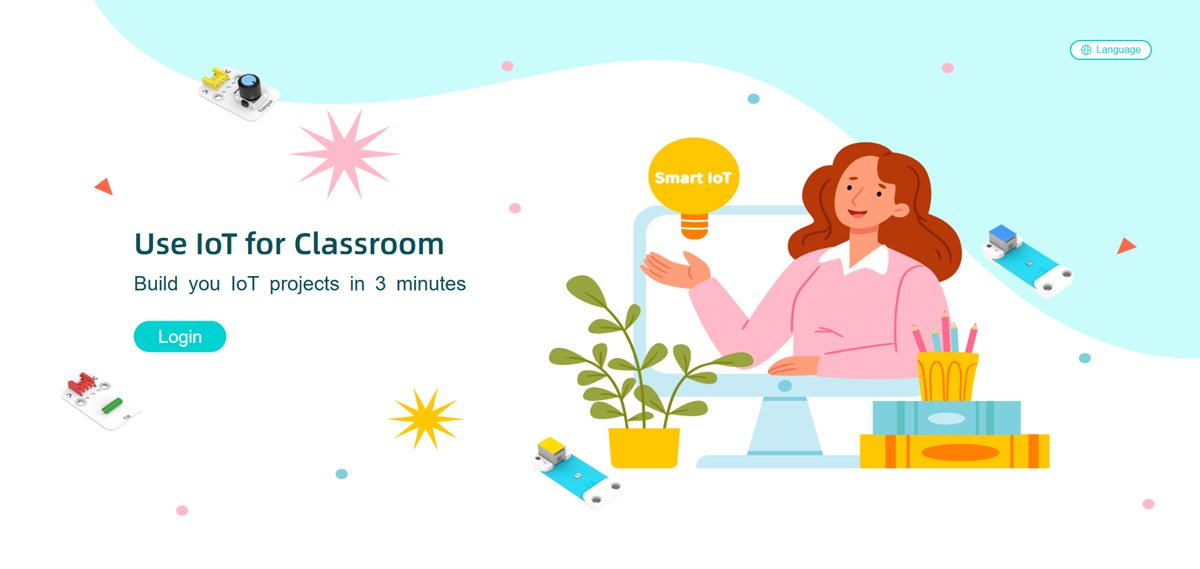

Нашата препоръка: първият урок върви на платформата на производителя - по-малко стъпки и възможност да заведете цял клас. ThingSpeak влиза във втория урок, когато целта вече не е „да светне графика“, а да се изтеглят данните и да се работи с тях.
Къде се вписва в учебната програма
Тук ще бъдем точни, защото темата лесно се преекспонира. Проверихме текста на девет официални учебни програми - Компютърно моделиране и информационни технологии за пети, шести и седми клас, Технологии и предприемачество за същите класове, Човекът и природата за пети и шести, и Физика и астрономия за седми.
Честно казано
Изразът „интернет на нещата“ не се среща нито веднъж. Думите „сензор“, „микроконтролер“ и „облак“ също не се срещат. IoT не е в учебната програма и не бива да се представя като неин елемент. Опорите обаче са реални - просто са косвени.
Ето най-силните от тях, цитирани дословно.
Технологии и предприемачество, VII клас
Тема „Комуникации и контрол“ дава очакван резултат „Осъществява безжично предаване на информация и управление на технически обекти“ и „Разпознава по функционални признаци устройства за наблюдение, измерване и промяна на параметрите“. Новите понятия включват автоматизация, автоматични устройства, датчици, автоматичен режим, електронен контрол, дистанционни устройства.
Това е описание на IoT комплекта с други думи. Ако търсите един час, в който такъв проект стои на мястото си без обяснения, той е тук.
Компютърно моделиране и информационни технологии, VII клас
Темата за диаграмите иска ученикът да „интерпретира данни от графики“ и да избира подходящ вид диаграма. А в примерните проектни дейности на самата програма стои:
Построяване на климатограми за климатични области, изучавани в часовете по география.
Това е най-чистата междупредметна връзка в цялата тема. Климатограмата обикновено се прави с преписани готови данни. С климатичен комплект на перваза на прозореца ученикът може да я построи със собствени измервания: мери, качва, изтегля таблицата и чертае диаграмата в часа по информационни технологии.
Човекът и природата
В пети клас програмата иска да се посочат източници на замърсяване на атмосферата и вещества-замърсители. Праховият сензор дава измеримото за тази тема. В шести клас влиза понятието атмосферно налягане - сензорът го мери директно.
Физика и астрономия, VII клас
Цяла област на компетентност се казва „Наблюдение, експеримент и изследване“ и включва „Извлича данни и друга информация от графики, таблици, схеми и чрез ИКТ“.
Какво може и какво не може да се измери
Преди да обещаете на колегите проект, проверете дали сензорът съществува.
| Налично | Няма в серията |
|---|---|
| прах, шум, светлина, ултравиолетово лъчение | въглероден диоксид |
| температура, влажност на въздуха, атмосферно налягане | пулс и други медицински показатели |
| влага в почвата, ниво на вода, скорост на вятъра | LoRa и други мрежи за далечни разстояния |
| разстояние с ултразвук, присъствие |
Липсата на сензор за въглероден диоксид е важна, защото темата „качество на въздуха в класната стая“ почти винаги се свързва именно с него. С наличните сензори проектът се прави около прах, влажност и температура.
Комплектите по теми
За въведение и за часовете по природни науки

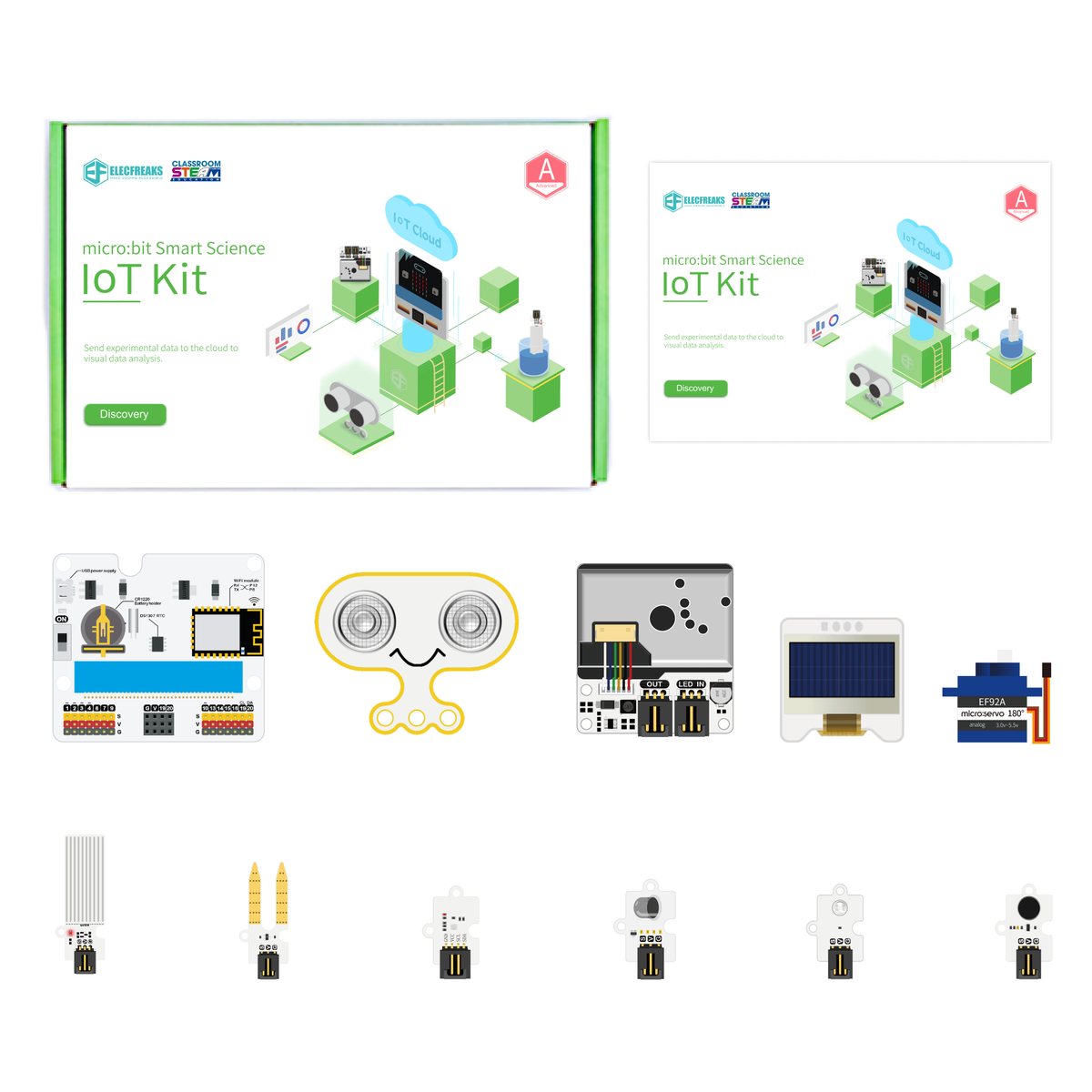

Основният комплект съдържа платката с WiFi и набор сензори за въздух, светлина и звук, с пет готови проекта и ръководства за свързване с различни платформи. Това е комплектът, с който се прави първият IoT урок.
Начало
micro:bit Smart Science IoT - комплект за измервания в облакELECFREAKS · 114,53 €Виж продукта →
Метеорология и климат

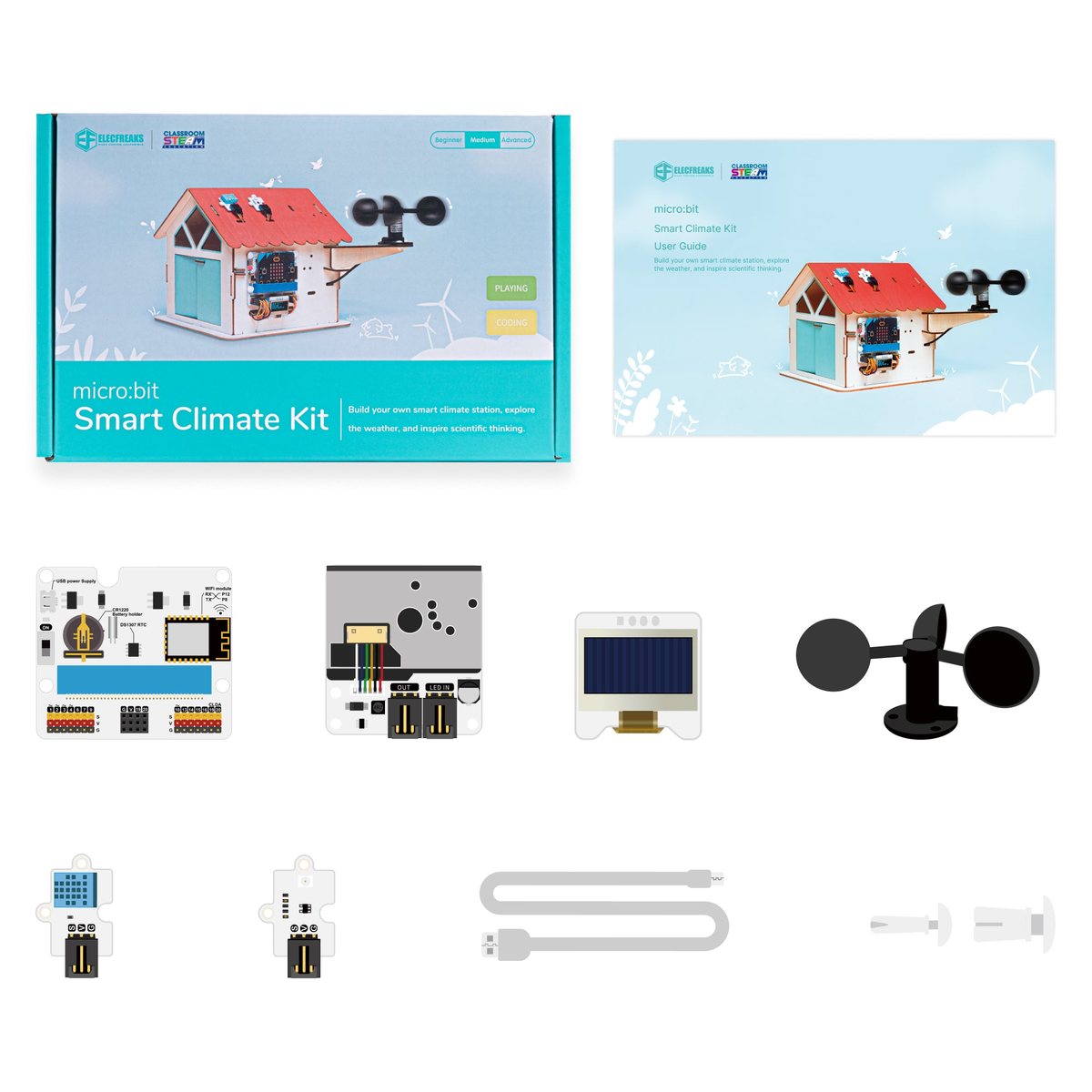

Климатичният комплект е дървена къща с метеостанция - анемометър, сензори за температура, влажност и налягане. В неговата методика има урок, в който веригата е цяла от край до край: сензори, WiFi, облак, износ на данните и анализ. Това е комплектът за климатограмата.
micro:bit Smart Climate Kit - климатичен комплектELECFREAKS · 137,03 €Виж продукта →
Растения и поливане

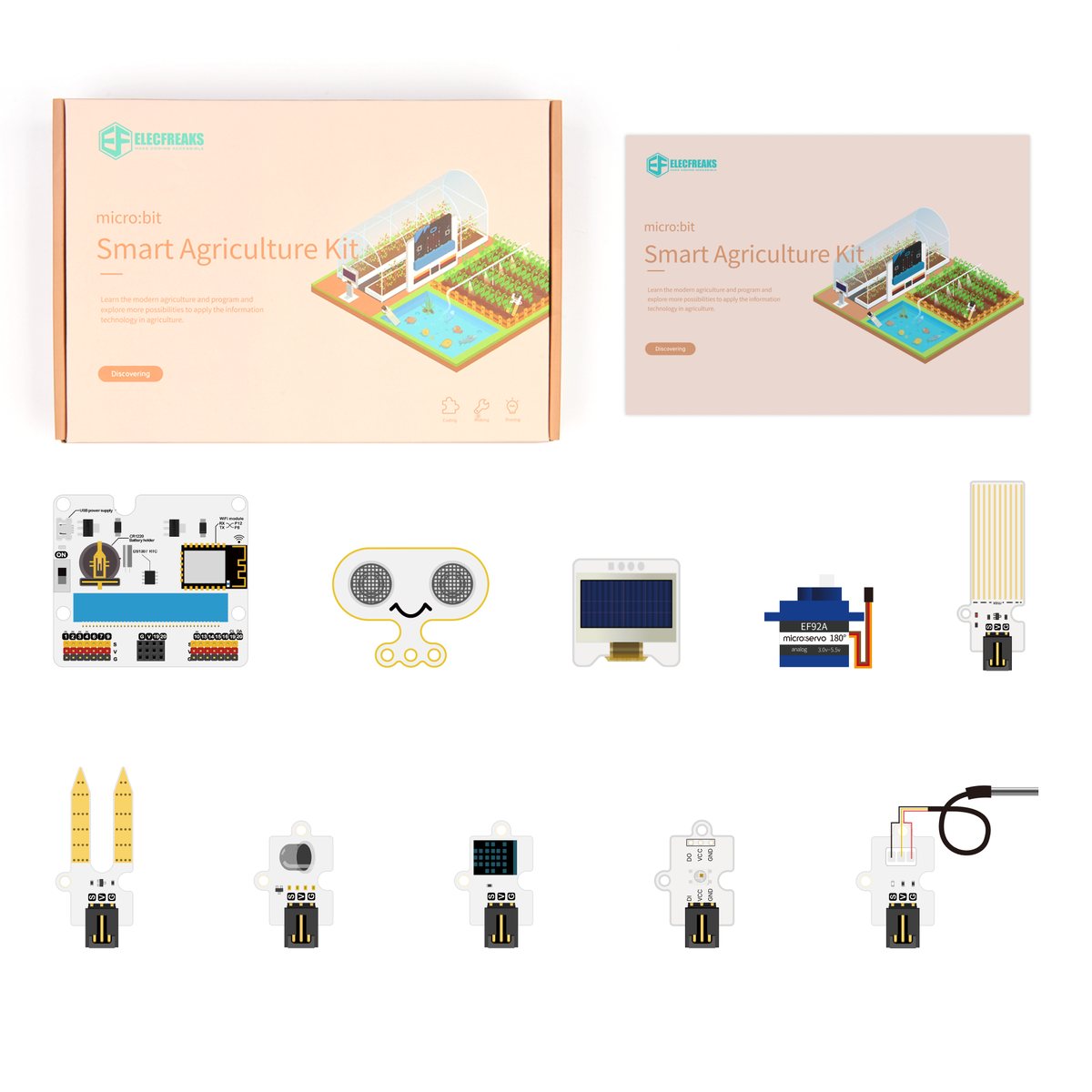

Комплектът за интелигентно земеделие работи с влагата в почвата, нивото на водата и автоматичното поливане. Естественият проект е дългосрочен: класът засажда, измерва всеки ден и в края на месеца гледа графиката.
micro:bit Smart Agriculture - комплект за интелигентно земеделиеELECFREAKS · 85,00 €Виж продукта →
Градска среда

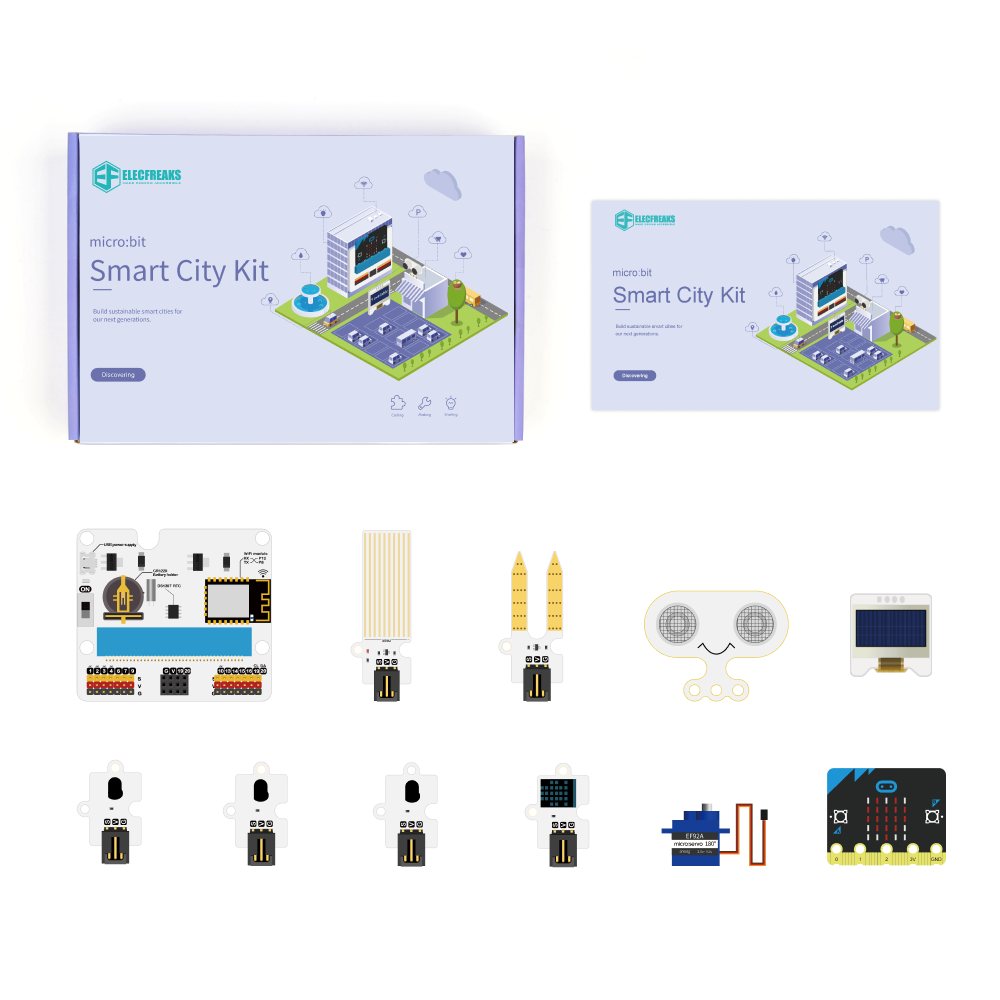

Комплектът „Интелигентен град“ събира уличното осветление, шума, трафика и паркирането. Връзва се добре с темата за измерване на разхода на вода и енергия от програмата по технологии за шести клас.
micro:bit Smart City - комплект „Интелигентен град“ELECFREAKS · 77,00 €Виж продукта →
Първият урок, практически
- Проверете версията на платката и мрежата на 2,4 GHz - преди часа, не в часа.
- Класът рисува пътя на данните на дъската. Без компютри.
- Един сензор, едно измерване на дисплея. Познатото.
- Регистрация в платформата, създаване на канал, вземане на идентификатора.
- Същото измерване, качено в облака. Опреснявате страницата и точката се появява.
- Оставяте го да мери до следващия час. Следващия път класът гледа какво се е случило през нощта - и това е моментът, в който темата се разбира.
Шестата стъпка е цялата идея. Графиката на нощта показва нещо, което никой не е видял и което дисплеят не би могъл да покаже.
Накратко
- IoT не е технология, а три неща, които дисплеят не може: разстояние, история и множественост.
- Пътят на данните - сензор, контролер, мрежа, платформа, табло - е самата учебна стойност.
- Три капана преди първия час: версия на платката, захранване през нея и мрежа на 2,4 GHz.
- Първа платформа - тази на производителя, заради класовете. Втора - ThingSpeak, заради данните.
- IoT го няма в учебната програма, но опорите в Технологии, КМИТ, Човекът и природата и Физика са реални.
- Няма сензор за въглероден диоксид - планирайте проекта около прах, влажност и температура.
Платката micro:bit, ако тепърва започвате:
