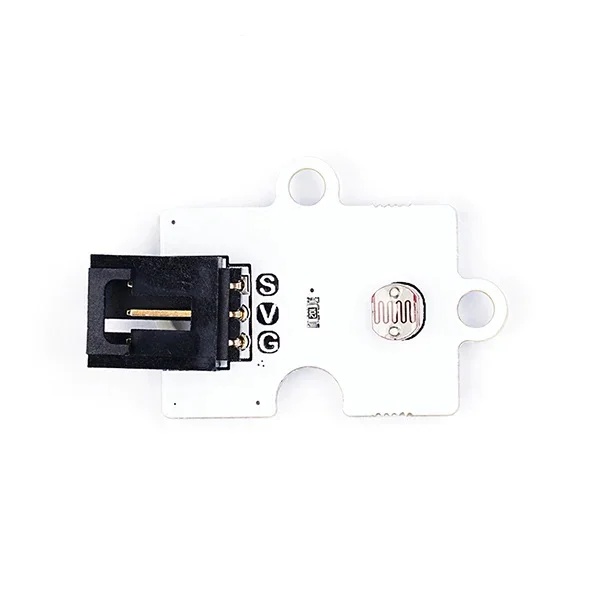

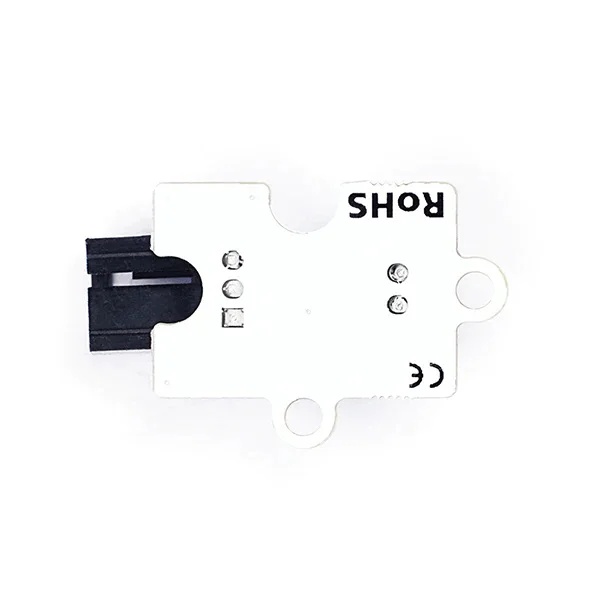

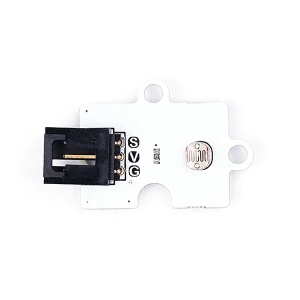

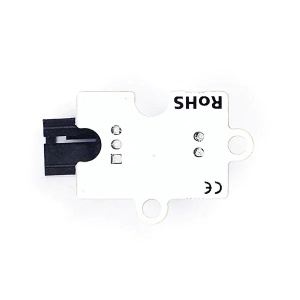

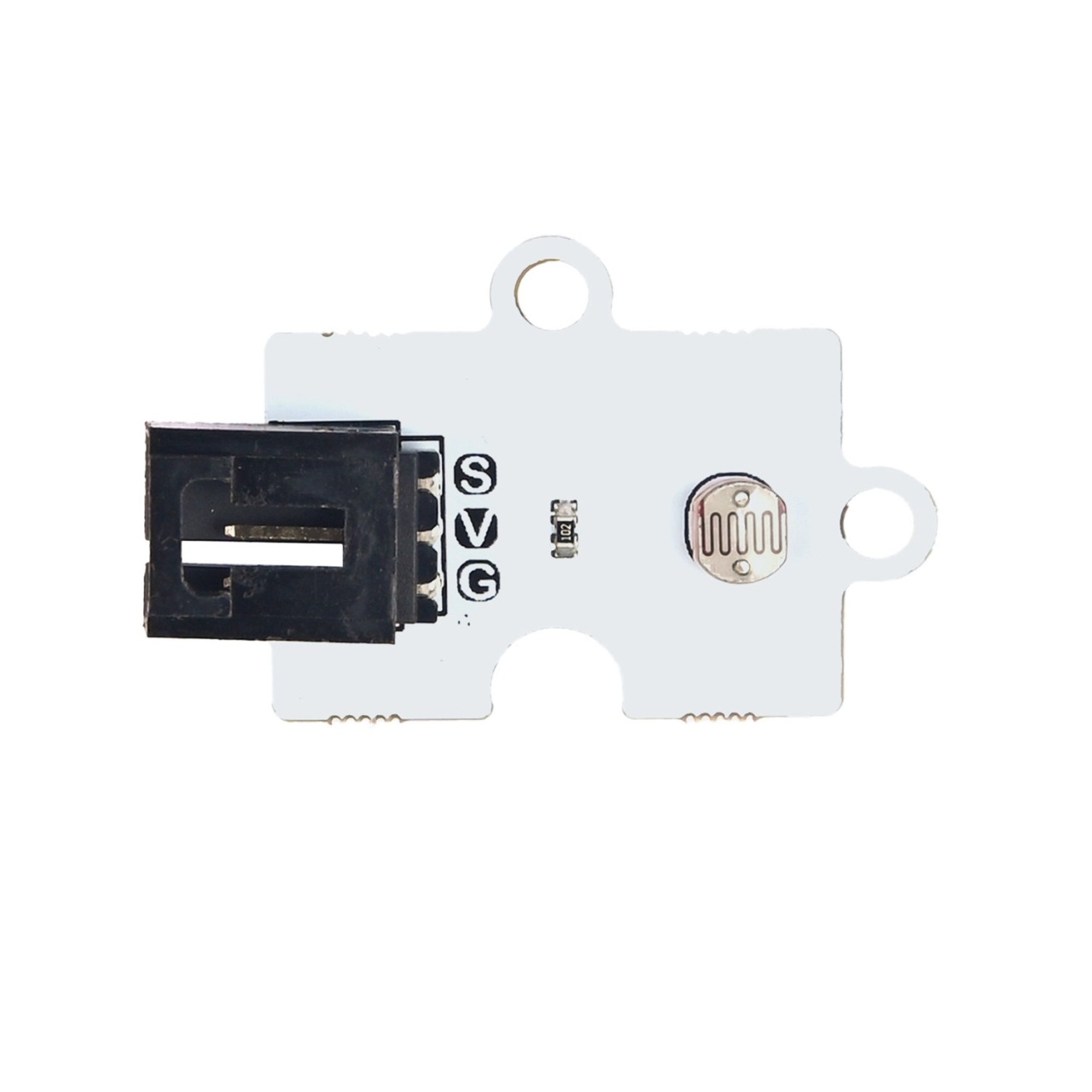

Аналоговата фотоклетка Octopus е компактен сензор за светлина, известен още като CdS клетка, светлозависим резистор (LDR) или фоторезистор. Модулът е проектиран за безмакетно свързване тип „включи и пусни" към платки, съвместими с Arduino и Freaduino, а чрез порт P1 на octopus:bit — и към micro:bit. Ниската цена, малкото потребление и простата употреба го правят подходящ избор за широк кръг образователни и любителски проекти.
В комплекта са включени 1 модул и 1 аналогов сензорен кабел. Платката micro:bit и octopus:bit се закупуват отделно.
Какво представлява фотоклетката

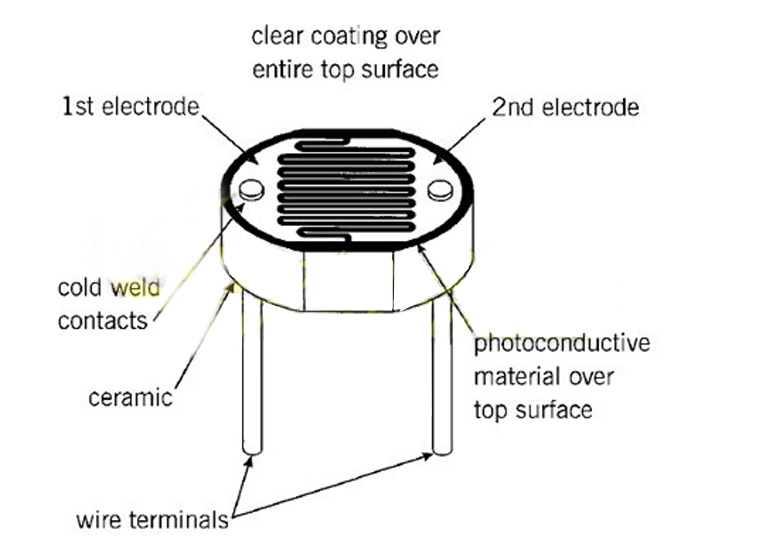

Фотоклетката е резистор, чиято съпротивителна стойност (в ома, Ω) се променя в зависимост от интензивността на падащата върху нея светлина. Изработена е от кадмиев сулфид (CdS), поради което понякога се среща и под означението „CdS клетка". Сензорът е пасивен компонент без подвижни части — не се износва с времето и работи при ниска мощност.
Точност и подходящи приложения
Фотоклетките са сравнително неточни: вариациите между отделните сензори, дори от една и съща партида, могат да достигнат 50% и повече. Затова те не са подходящи за прецизно измерване на нива на осветеност в лукс или миликандела. Вместо това се използват успешно за задачи като „светло ли е или тъмно", „блокира ли обект пътя на светлината", „прекъсва ли се лазерен лъч" или „кой от няколко сензора получава най-много светлина".
Свързване и съвместимост

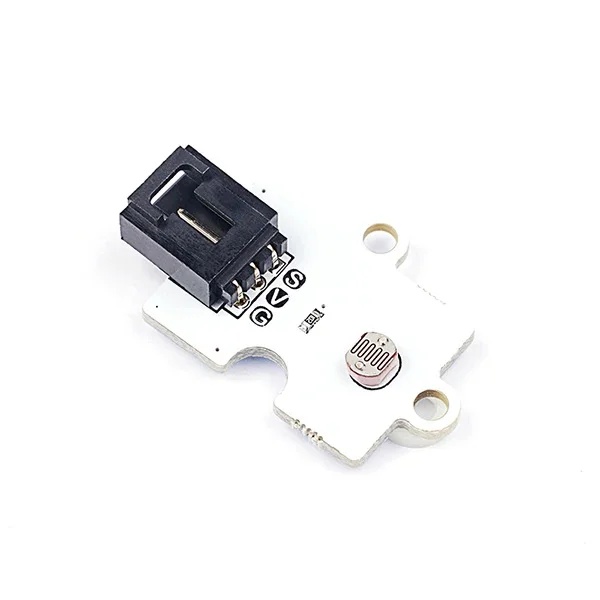

Модулът разполага с 3-пинов съединител с фиксираща скоба, което осигурява стабилна, безмакетна връзка. Свързва се лесно към платки, съвместими с Arduino и Freaduino (включително чрез Freaduino Sensor Shield), а за работа с micro:bit — към порт P1 на octopus:bit. Принципът „включи и пусни" не изисква запояване или допълнителни компоненти.
Примерен сценарий с micro:bit
При свързване към micro:bit чрез octopus:bit сензорът връща аналогова стойност, която може да се обработи програмно. Например: когато преобразуваната стойност на светлина е над 700, micro:bit показва сърце на дисплея си; когато е под 700 — показва правоъгълник. Това е нагледен и разбираем пример за начинаещи, илюстриращ реакция на средата в реално време.
Защо Octopus?
Серията Octopus Electronic Bricks на ELECFREAKS е замислена така, че свързването на електронни компоненти да е също толкова лесно и интуитивно, колкото наредбата на конструктивни тухлички. Стандартизираните съединители, съвместимостта с популярни платки и готовите примерни програми намаляват значително прага на навлизане в електрониката и програмирането.
